（三）IO方式 ​

1. 概念 ​

  • IO 控制方式：CPU实现与 IO 设备进行数据交换的方式；
  • CPU和处设之间交换数据，实质上是通过IO端口进行的；
  • 核心思想：尽可能减少 CPU 对于 IO 过程的参与，避免低速 IO 设备降低 CPU 利用率；
  • 常见的 5 种 IO 控制方式
    • 程序查询
    • 程序中断
    • 直接内存访问 DMA；
    • IO 通道；
    • IO 处理机；

2. IO 控制方式 ​

2.1. 程序查询 ​

  • 概念：完全通过 CPU 执行 IO 程序来控制主机和外围设备之间的信息传送；

  • 方法：在用户的程序中插入一段由 IO 指令和其他指令所组成的程序，直接控制外设工作；

  • 过程

  • 核心三条指令：查询 + 传送数据 + 转移；

    • 查询指令：查询 IO 设备状态；
    • 传送数据：IO 设备就绪时，进行数据交换；
    • 转移指令：IO 设备未就绪时，转回查询指令继续循环；

  • 特点

    • CPU 与 IO 设备串行执行：CPU 一旦启动 IO 设备便停止原程序，不断查询 IO 设备状态和传输数据；
    • 系统效率低，性能较差，CPU 利用率低；

  • 本质是 CPU 和 IO 设备同步通信；

2.2. 程序中断 ​

image-20250330174701249

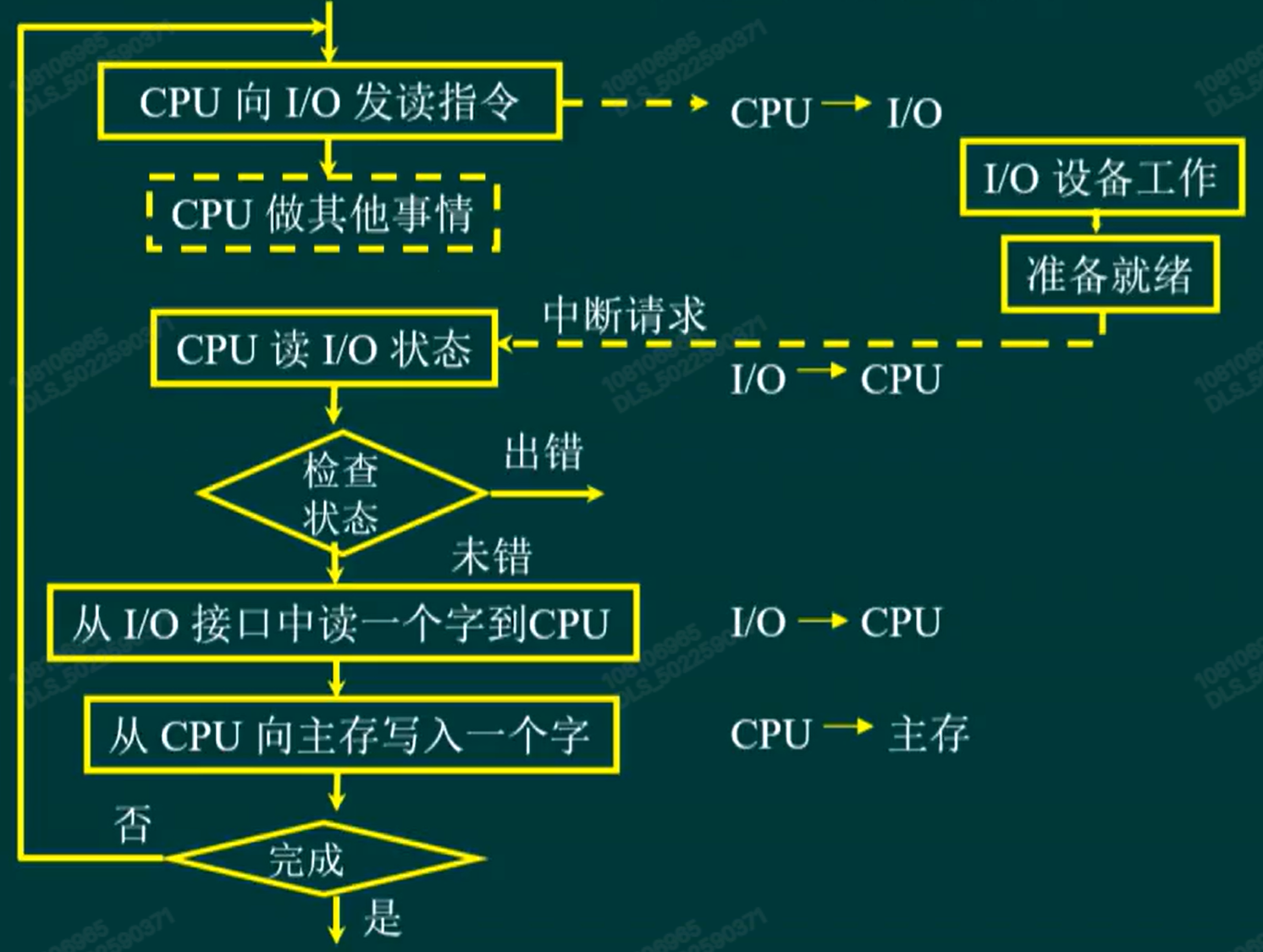

  • 流程

    • 在用户程序中插入一条指令，发出 START 信号启动外围设备，然后机器继续执行程序；
    • 当外围设备完成数据传送的准备后，便向 CPU 发出中断请求（INT）信号；
    • CPU 收到中断请求后，按中断系统规则处理中断和返回；

  • 中断服务程序：通常是传输一个字或一个字节数据，传输完后中断完成，CPU 可返回；

  • 在 IO 设备准备数据未触发中断时，CPU 和 IO 设备是并行工作的；

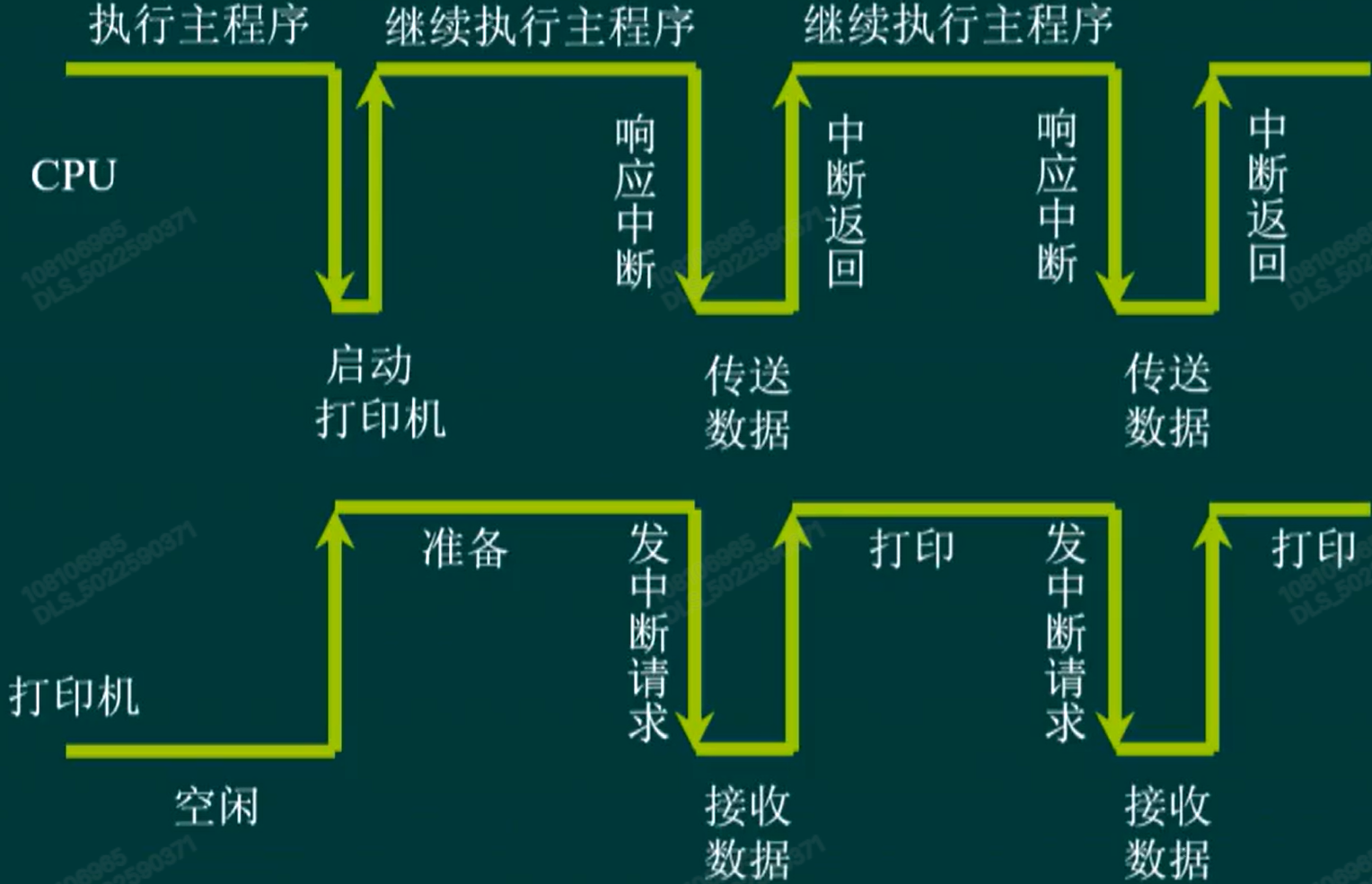

  • 实例分析：CPU 和打印机的数据交换

    image-20250330175235495

    • 由中断服务程序特性，传输全部数据要触发多次中断；
    • 宏观上，CPU 和打印机（IO 设备）并行工作；
    • 微观上，CPU 中断正在运行的程序来完成 IO 操作；

  • 特点

    • 每次传输单位为 1 字或 1 字节；
    • 每传输一个单位都要触发一次中断；
      • 限制因素：总线和 IO 端口；
    • 除启动 IO 设备和传输数据是串行外，CPU 和 IO 设备并行工作，提高 CPU 利用率和系统效率；
    • 完成数据传输的方式为：CPU 响应中断；
    • 单次传输数据量小，数据量较大时，导致中断触发次数多，会消耗较多 CPU 资源；
      • 对于存取速度较快的 IO 设备、按块存取的 IO 设备（如 SSD），此方式效率低；

2.3. 直接存储器访问 DMA ​

image-20250330180616793

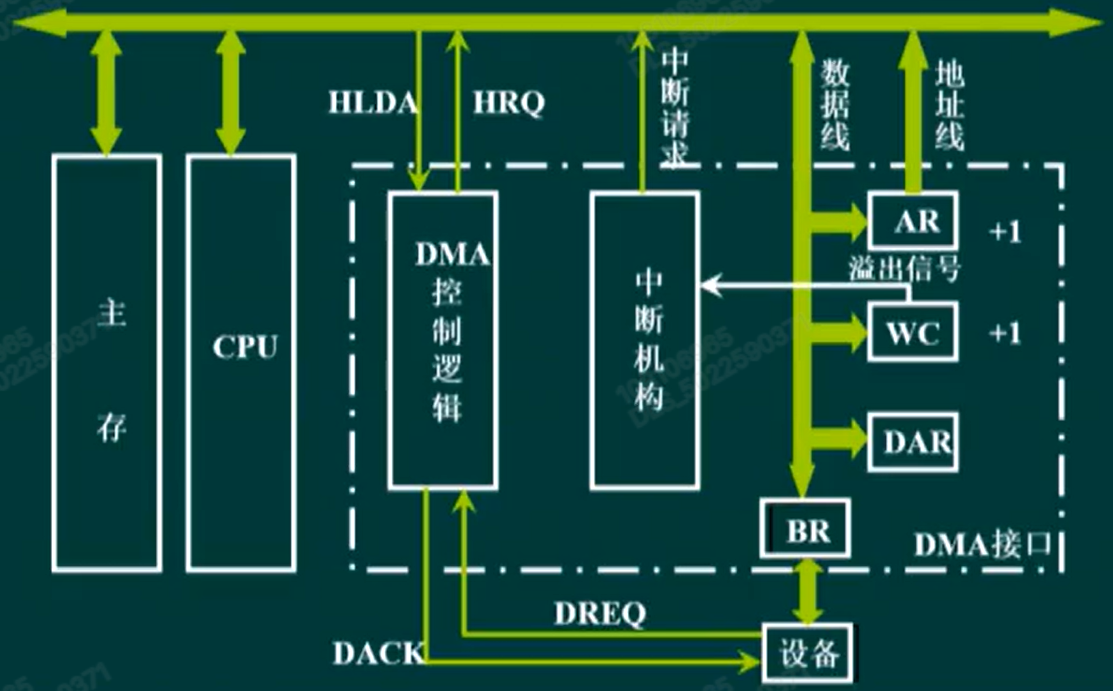

  • 概念：让 IO 设备可以直接和主存交换数据，而不必每次都经过 CPU；

  • DMA 控制器（DMAC）：实现 DMA 接口的核心功能，由三大部分组成；

  • DMA 控制器的组成

    • DMA 控制逻辑
      • 向 CPU 发出 DMA 申请；
      • 处理总线控制权的转交；
      • 管理系统总线，控制数据传输；
      • 确定传输数据的首地址和长度。若出错，还需负责修正；
      • DMA 传输完成时，发出完成信号；
    • 寄存器：设置四类寄存器
      • 命令/状态寄存器 CR：存放 CPU 发出的 IO 命令、控制信息或者 IO 设备的状态；
      • 地址寄存器 MAR
        • 外部数据输入时，存放起始目标地址；
        • 内部数据输出时，存放起始源地址；
      • 数据寄存器 DR：暂存正在交换的数据；
      • 数据计数器 DC：存放本次操作要读/写的字数或字节数；
    • 中断机构：负责在一个数据块传输完毕后触发中断；
      • CPU 不能主动感知数据传输完毕与否，必须要靠中断机构触发中断；

  • DMA 本质上是和 CPU 的异步通信；

  • 过程：预处理，数据传输，后处理；

    • 1）预处理：需要 CPU 执行 IO 指令；

      • 设置数据传输方向；
      • 主存起始地址 > DMA；
      • IO 设备地址 > DMA；
      • 传输字数/字节数 > DMA；
      • 启动 IO 设备；

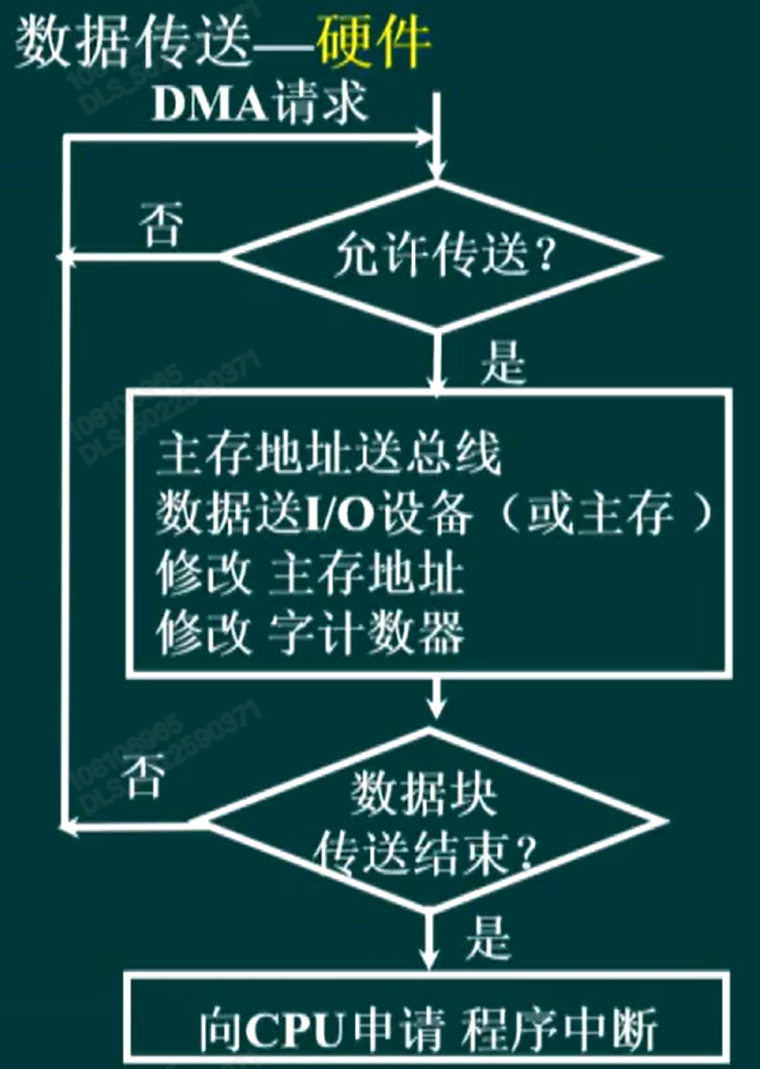

    • 2）数据传输：DMAC 控制 IO 设备自动完成；

      image-20250330181513673

      • DMAC 为纯硬件实现，CPU 无需执行任何指令；
      • 处理完成后，DMAC 向 CPU 触发中断；

    • 3）后处理：CPU 运行中断服务程序；

      • CPU 响应中断，进入中断服务程序；
      • 数据校验；
      • 决定是否继续使用 DMA；
        • 因为 DMA 一次是传一个数据块，若有多个数据块，可能需要连续多次 DMA；
      • 检测传送过程是否正确完成，否则转入诊断程序；

  • 访存冲突：CPU 和 DMA 控制器同时需要访问主存

    • DMA 优先级高于 CPU 访存；
    • 原因
      • 一些外设实时性强，如网卡，声卡等，必须及时将数据传入主存，否则会丢数据；
      • CPU 的缓存机制和流水线机制使得其有一定容错能力，可以短暂停止执行而不会丢失数据；

  • DMA 的数据交换方式

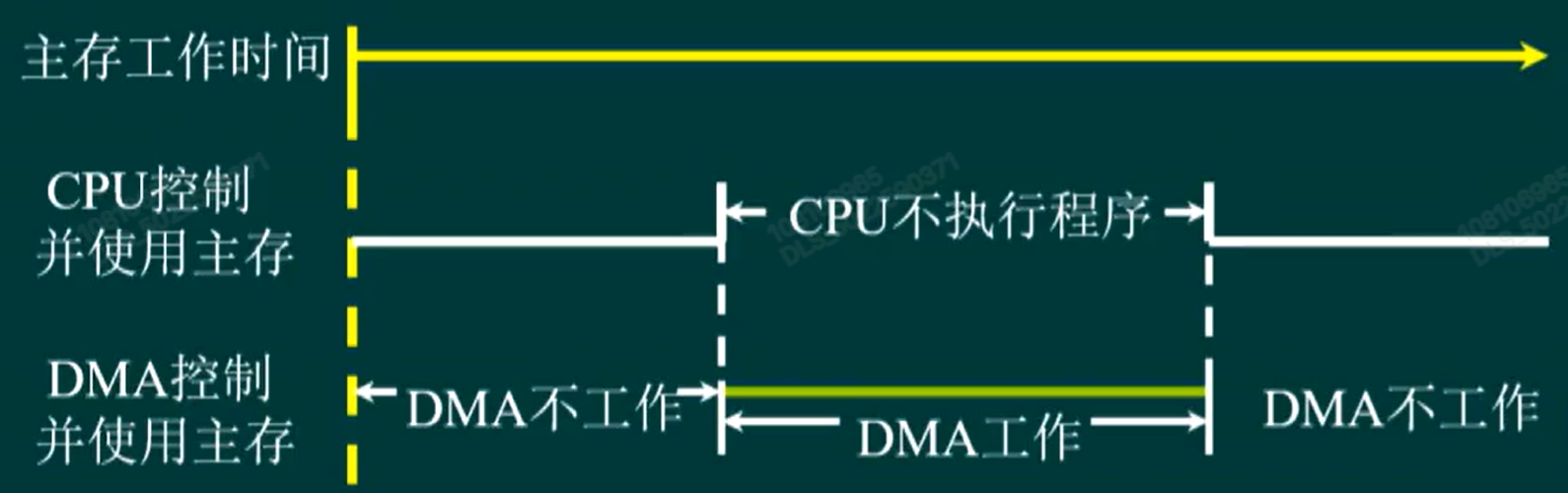

    • 暂停 CPU：DMA 访问主存时，暂停 CPU 访存和执行对应程序，DMA 完成后才交还控制权；

      image-20250330183729430

      • 降低了 CPU 对内存的利用率；

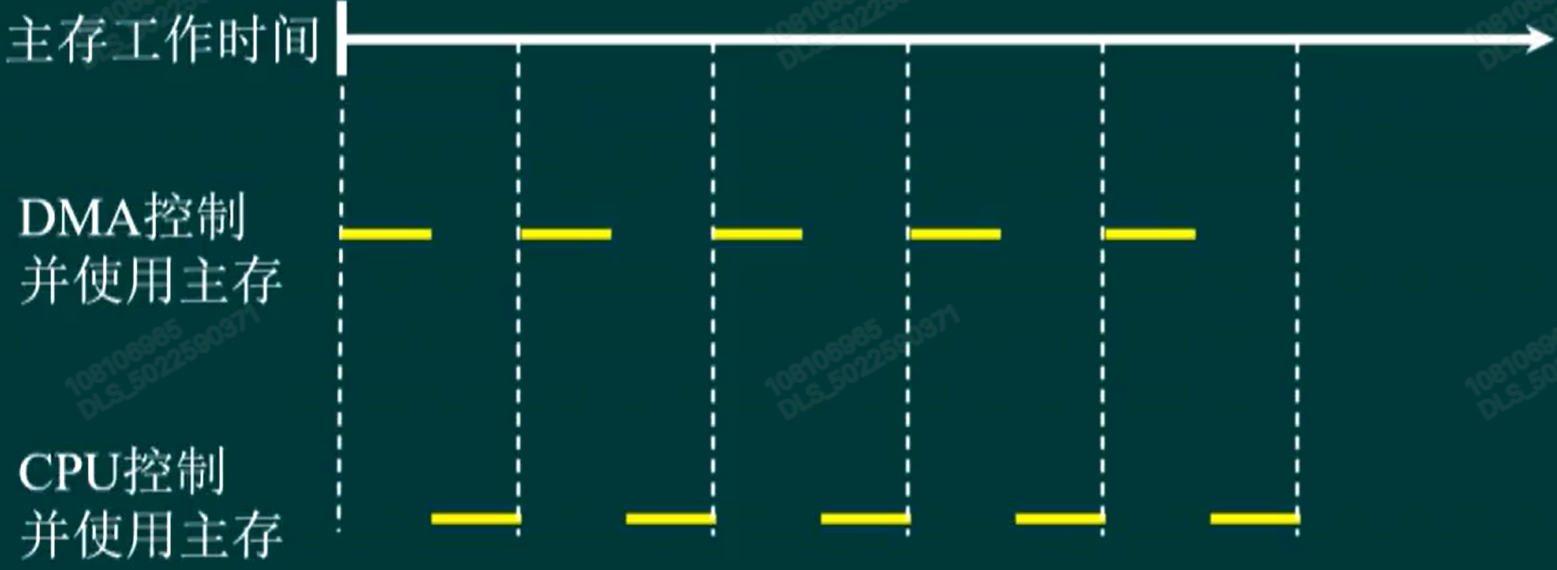

    • 交替访问：划分主存存储周期，专供 CPU 和 DMA 使用；

      image-20250330183918874

      • 实际情况下，CPU 访存频率远高于 DMA 的，导致 CPU 利用率显著降低，系统效率降低；

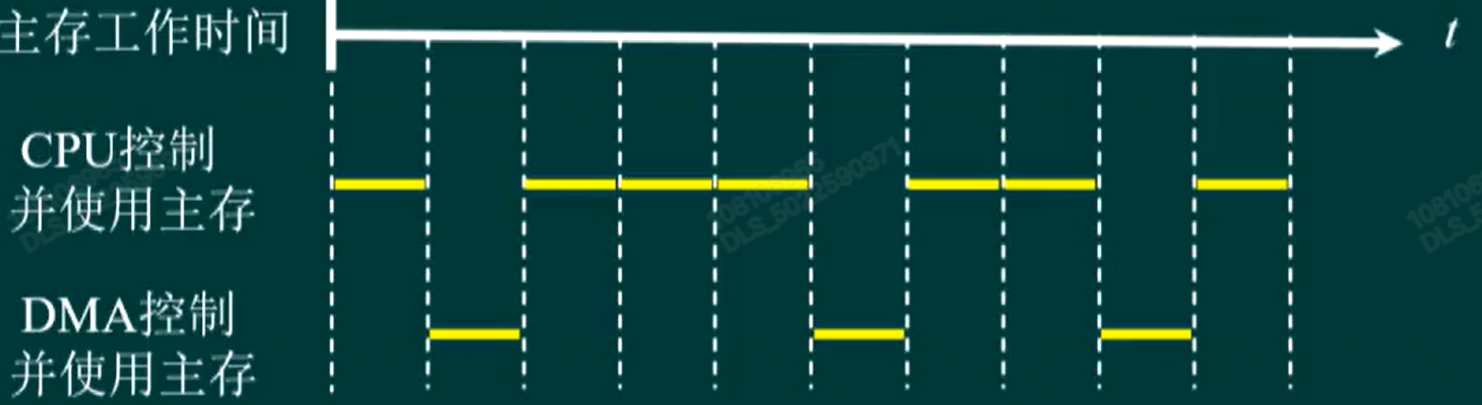

    • 周期窃取/挪用

      image-20250330184527106

      • 原理
        • DMA 访存时，CPU 可能为：(1) 不访存，(2) 正在访存；
        • DMA 访存时，受限于总线和相关寄存器，每个总线周期也只能读写一个字/字节；
        • DMA 访存频率低于 CPU 的；
      • 实现
        • 按**机器周期（CPU/存取周期）**对主存分时；
        • 若 CPU 不访存，则 DMA 获得主存控制权，可进行访存；
        • 若 DMA 要求访存时，CPU 正在访存，则该周期结束后，CPU 将将来的 1~2 个周期让出给 DMA；
        • 若 DMA 和 CPU 同时要求访存，则 CPU 直接让出 1~2 个周期给 DMA；
      • DMA 通常都是采用周期窃取方式访存；

  • DMA 工作过程

    • 1）要传输数据时，IO 设备向 DMAC 发送 DMA 请求；
    • 2）DMAC 接收 IO 设备请求，向 CPU 发出总线占用请求；
    • 3）CPU 响应总线请求，发出总线响应信号，DMA 接管总线，进入 DMA 周期；
    • 4）DMAC 确定数据的主存地址和长度，自动计算和修改地址计数和长度计数；
    • 5）DMAC 确定数据传输方向后，发出读/写和其他控制信号，进行数据传输；
    • 6）DMA 结束后，DMA 中断机构触发中断；
    • 7）由 CPU 决定是否继续使用 DMA；

  • DMA 特点

    • DMA 的基本单位是数据块（实际传输时，每个机器周期还是传一个字/字节）；
    • 数据直接由 IO 设备进入内存，或直接读出到 IO 设备；
    • 仅在一个数据块传输的开始和结束时，CPU 进行干预和控制。其余过程由 DMAC 自动完成；

2.4. DMA 和程序中断方式对比 ​

程序中断DMA
控制器程序硬件 DMAC
CPU 响应时机指令周期完机器/存取周期完
异常处理能不能
中断时机每单元数据后处理
优先级低高

2.5. IO 通道 ​

image-20250330223006619

  • 概念：通道控制方式是DMA方式的进一步发展，实质上，通道也是实现外设和主存之间直接交换数据的控制器；
  • 作用：I/O通道方式可进一步减少 CPU 对 IO 过程的干预；
    • 通道把对一个数据块的读写为单位的干预，减少为对一组数据块的读读写及有关的控制和管理为单位的干预；
  • IO 通道 v.s. DMA
    • DMA 纯专用硬件，IO 通道是一个特殊功能处理器，具有自己的指令集和程序，通过执行一个通道程序实现对数据传送的控制；
      • 通道具有更强的独立处理数据 IO 的功能；
    • DMA 控制器通常只能控制一台或少数几台同类设备，通道则可以同时控制许多台同类或不同类的设备；
  • 基本功能
    • 接受 CPU 的 IO 指令，按指令要求与指定的外设进行联系；
    • 从主存取出属于该通道程序的通道指令，经译码后向设备控制器和设备发送各种命令；
    • 实施主存和外设间的数据传送；

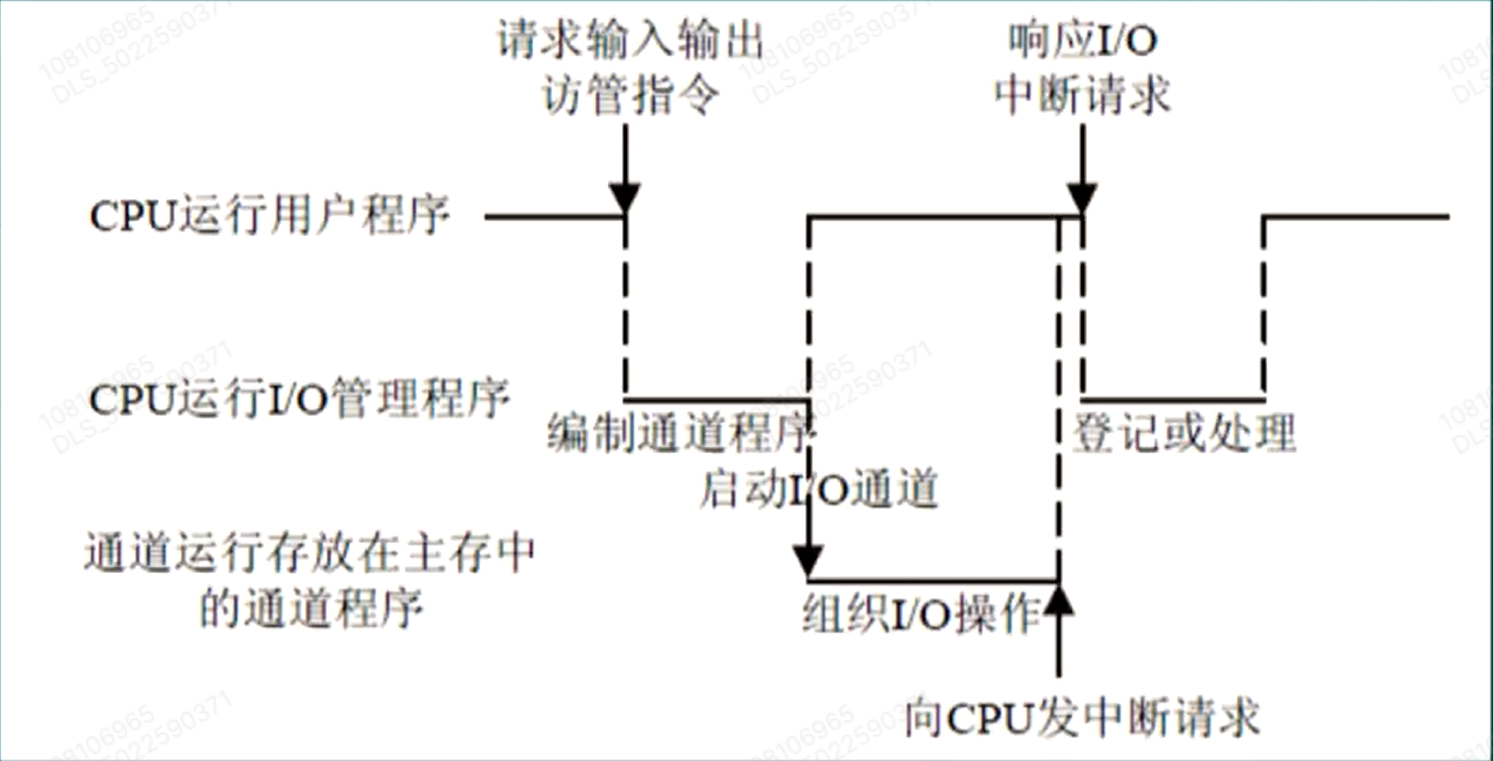

  • 工作过程
    • 使用访管指令进入管理程序，通过管理程序组织和运行一个通道程序，启动通道；
    • 通道执行CPU为它组织的通道程序，完成指定的工作；
    • 通道程序结束后向 CPU 发中断，CPU响应这个中断请求后再次调用管理程序对中断请求进行处理；
  • 注意：通道方式会触发两次中断，进入访管程序也是中断，称为访管中断；

习题 ​

    1. DMA 接口采用周期窃取方式传输。设 1 字符大小 1B，DMA 最大批量 400B，存取周期 100ns，中断处理耗时 5us，字符 IO 设备传输速率 9600bps。设字符之间连续传输无间隙，忽略预处理时间，则每秒中 DMA 因数据传输需要占用 CPU 的时间为多少？如果完全采用程序中断，结果又为多少？
    • 答案：135us，6000us；
    • 解析：9600bps = 1200Bps，即每秒传 1200 字符；
      • DMA：t1=3×5μs+1200×100ns=135μs；
        • 后处理时中断一次，每 400B 为一块，每秒 3 块；
        • 每传 1 字符需要窃取一个周期，每秒 1200 字符；
      • 中断方式：每传 1 字符中断一次，所以为 t2=1200×5μs=6000μs；
    1. 下列选项中，在 IO 总线上传输的信息包括
    • Ⅰ IO 接口命令字；
    • Ⅱ IO 接口状态字；
    • Ⅲ 中断类型号；
    • A. 仅Ⅰ；
    • B. 仅Ⅰ，Ⅱ；
    • C. 仅Ⅱ，Ⅲ；
    • D. 全部；
    • 答案：D
    • 解析：注意 IO 总线一般是复用的；
    1. CPU 主频 500 MHz，外设数据传输速率 5MB/s，使用 DMA 方式，DMA 块大小 5KB，且预处理和后处理总开销为 500 时钟周期。不考虑 DMA 和 CPU 的访存冲突，则 CPU 用于该外设 IO 的时间占整个 CPU 时间的百分比为？
    • 答案：
    • 解析：不考虑 DMA 和 CPU 访存冲突，即不考虑周期窃取，DMA 传输每个字的总线周期不记为 CPU 时间；
      • 速率 5MB/s，块大小 5KB，则每秒 1K 块；
      • 每块开销 500 时钟周期，故总开销 1K×500 = 500K 时钟周期；
      • 每秒 500M 个时钟周期，则百分比为 500K/500M，约为 0.1%；
    • 拓展：传输单位 32 位，若考虑周期窃取，计算新的时间百分比；
      • 考虑周期窃取，注意传输单位 32 位即 4B，则每秒周期数 500K + 5M/4
      • 则百分比 (500K+5M/4)/500M，约为 0.12%；
    1. 下列说法错误的是
    • Ⅰ DMA 优先级高于程序中断的；
    • Ⅱ 程序中断方式需要保护现场，DMA 不需要；
    • Ⅲ 程序中断方式触发中断是报告传输结束，而 DMA 是为了传输数据；
    • A. Ⅱ；
    • B. Ⅱ，Ⅲ；
    • C. Ⅲ；
    • D. Ⅰ，Ⅲ；
    • 答案：C
    • 解析：
      • Ⅱ：说的是进行数据传输时是否需要保护现场，而不是二者都触发中断时。因为程序中断方式触发中断 = 数据传输，因此需要保护现场，而 DMA 数据传输时和 CPU 无关，所以不需要；
      • Ⅲ：说反了；
