（三）TCP 协议

1. TCP 协议

• 面向连接的传输层协议；

• 点对点（1v1）的传输协议，只能有一个起点和一个终点；

• 提供可靠的交付服务；

• 全双工通信；

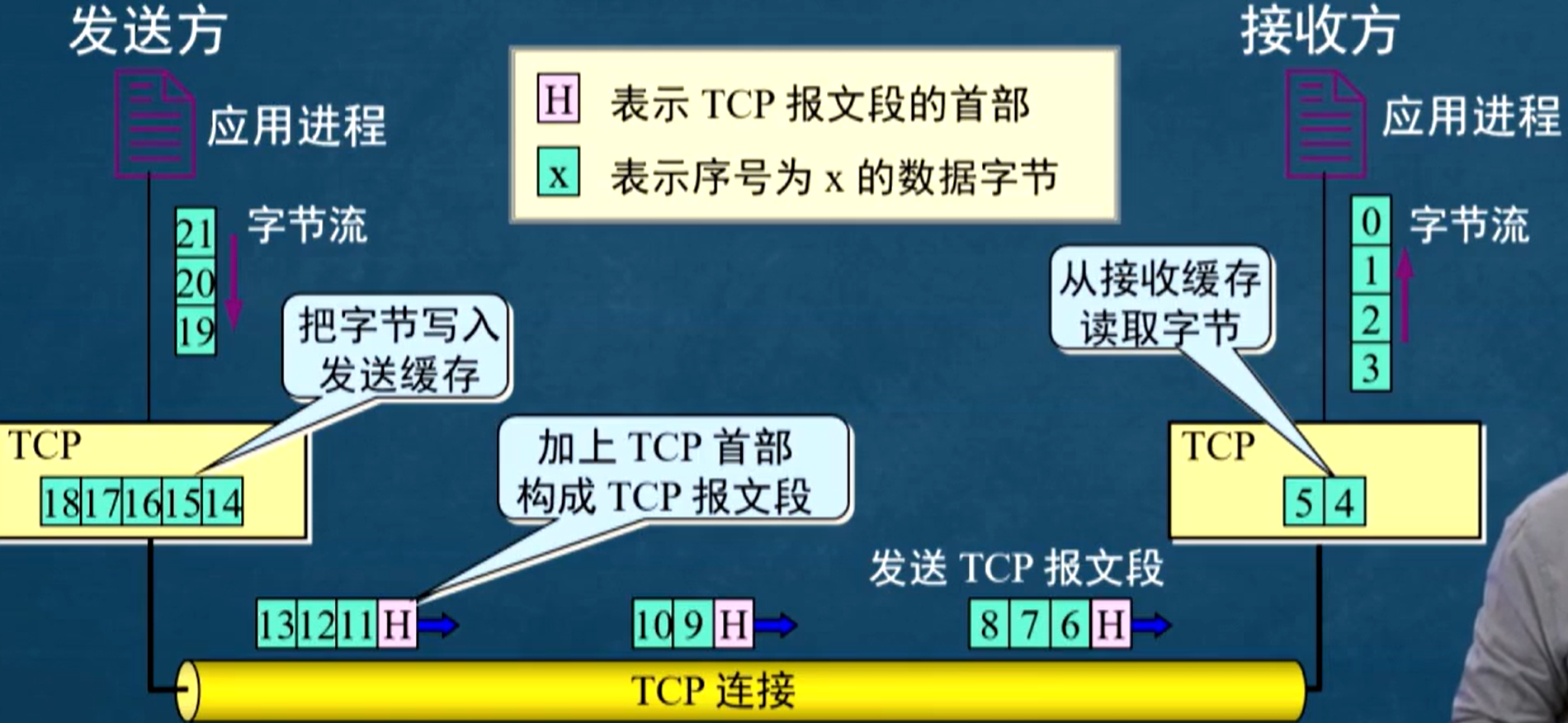

• 面向字节流：即报文是被划分到字节为单位进行连续传输；



  • 序号机制：通过将每个字节编号，可以进行差错检查，确保数据可靠传输；

  • 一个 TCP 报文段包含的字节数：由 TCP 根据接收方给出的窗口值和当前网络拥塞程度来决定；

  • 划分 + 积累：可将长数据块划分为多个块发送；也可等待缓存有足够数量字节后再发送；

2. TCP 报文段（⭐）

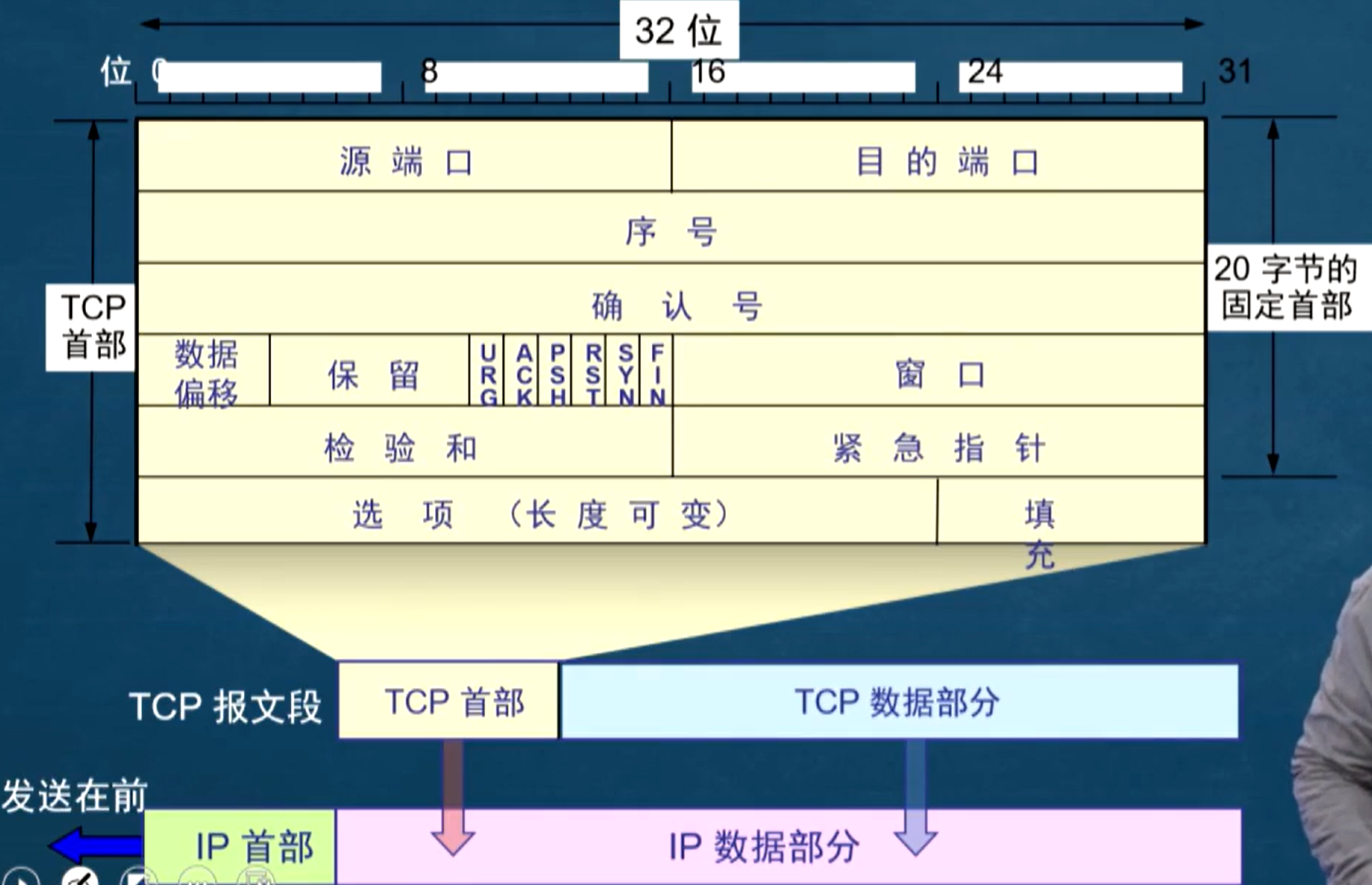

2.1. 字段解析

• 源端口和目的端口：都是 2 字节，同 UDP 首部；

• 序号（seq）：4 字节，数据部分第一个字节的序号；

• 确认号（ack）：用于确认收到发送方发来的字节流，为收到的字节最大序号 +1（链路层累计确认机制）；

• 数据偏移：数据部分在整个报文段的偏移，即首部长度，单位为 4 字节；

• 单字节标志位

  • ACK，SYN：用于建立连接；FIN：用于释放连接；

    • ACK：为 1 表示确认号有效，TCP 连接建立后，除开始的 SYN 报文，所有报文必有 ACK=1；

    • SYN：用于建立 TCP 连接，同步双方的初始序列号（ISN）；

    • FIN：用于释放 TCP 连接，四次挥手；

  • URG（urgent）：表示紧急，数据需要马上发送；

  • PSH（push）：表示快速提交，指示 TCP 不要继续等待更多数据，而是马上将当前数据提交给应用；

  • RST（reset）：重置连接；

• 窗口：接收方表示自己当前能够接收的最大数据量，用于发送方划分报文；

  • 若窗口大小过大无法表示，则可用选项部分来扩展表示；

• 检验和：计算方法同 UDP，也需要伪首部；

• 紧急指针：了解；

• 选项字段（长度可变）

  • 窗口扩大 S：3 字节，表示将原有窗口值向左移位 S 位，得到新的窗口值；

  • 时间戳：10 字节，主要是时间戳值（4 字节）和时间戳回送回答（4 字节）；

2.2. 最大报文段长度 MSS

• 表示能接收报文的数据字段最大长度，单位字节；

  • MSS = 最大 TCP 报文段总长度 - 首部长度；

• MSS 和接收窗口值 win 无关，二者的区别分析：

  • 窗口值 win

    • 用于限制一段时间内发送方发送的总数据量；

    • 可协商，且动态变化的。随数据的发送和接收方拥塞情况的变化而改变；

    • 目的：防止发送方持续发送大量数据，造成接收方过载；

  • MSS

    • 用于限制每个 TCP 报文段的长度；

    • 一般是在建立连接时固定，连接释放前不变；

    • 目的：选择合适的 MSS，让 ip 层不分片的同时传输一次尽可能多的数据，提高传输效率；

    • MSS 对传输效率的影响分析

      • MSS 过小，如 MSS = 1：则每个 ip 数据报含 40 字节头部（ip + TCP）和 1 字节数据，效率很低（1/41）；

      • MSS 过大，则 ip 层传输时会进行大量分片，接收方需要重组，且一片出错将导致整个报文重传，因此可靠性和传输效率均会降低；

    • ip 层经过不同路径传输时，最佳 MSS 也是不同的，因此全局最佳 MSS 很难确定；

3. TCP 连接管理（⭐）

3.1. TCP 连接三个阶段

• 1）连接建立；

• 2）数据传输；

• 3）连接释放；

3.2. TCP 连接的要点

• 要使得双方都能够确认对方的存在和可达性；

• 允许双方协商一些通信参数（MSS，win，服务质量等）；

• 分配传输实体资源（分配缓存大小，建立连接表及其表项）；

3.3. TCP 连接的建立

• 客户—服务器（C/S）模式：主动发起建立连接的应用为客户端（client）被动等待连接建立的为服务器（server）；

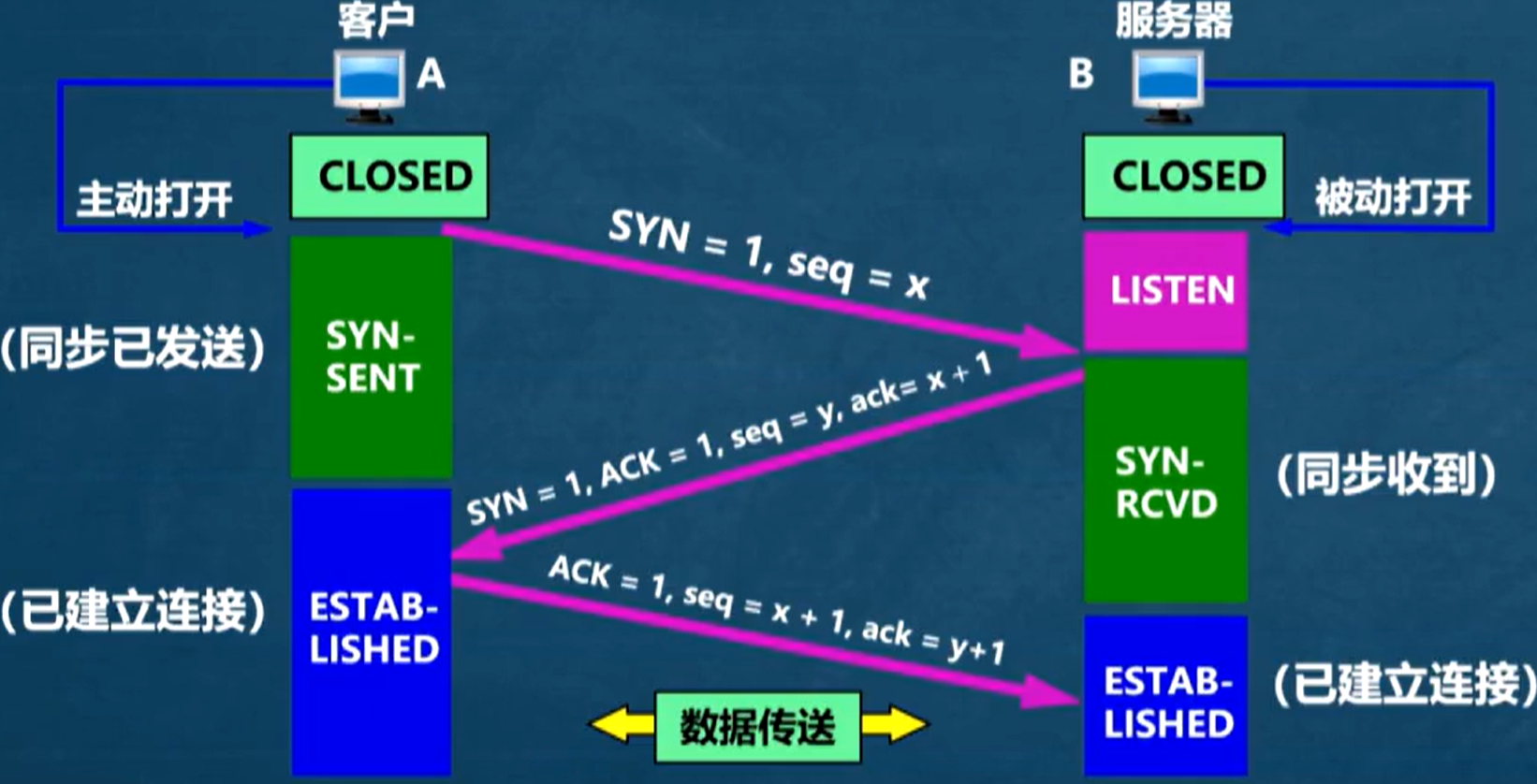

• 三步握手（三报文握手）过程（⭐）



  • $x$ 为客户端初始序号，$y$ 为服务器初始序号。$x$ 和 $y$ 都是随机生成，以免历史报文干扰；

    • 初始序列号仅为标识用，不表示实际数据字段的大小（实际上数据字段并无数据）；

  • 后续报文的 ack 值和 seq 值不归零，在 $x$ 和 $y$ 的基础上增长；

  • MSS 协商：在三次握手中协商 MSS 值，最终取较小值作为本次连接 MSS；

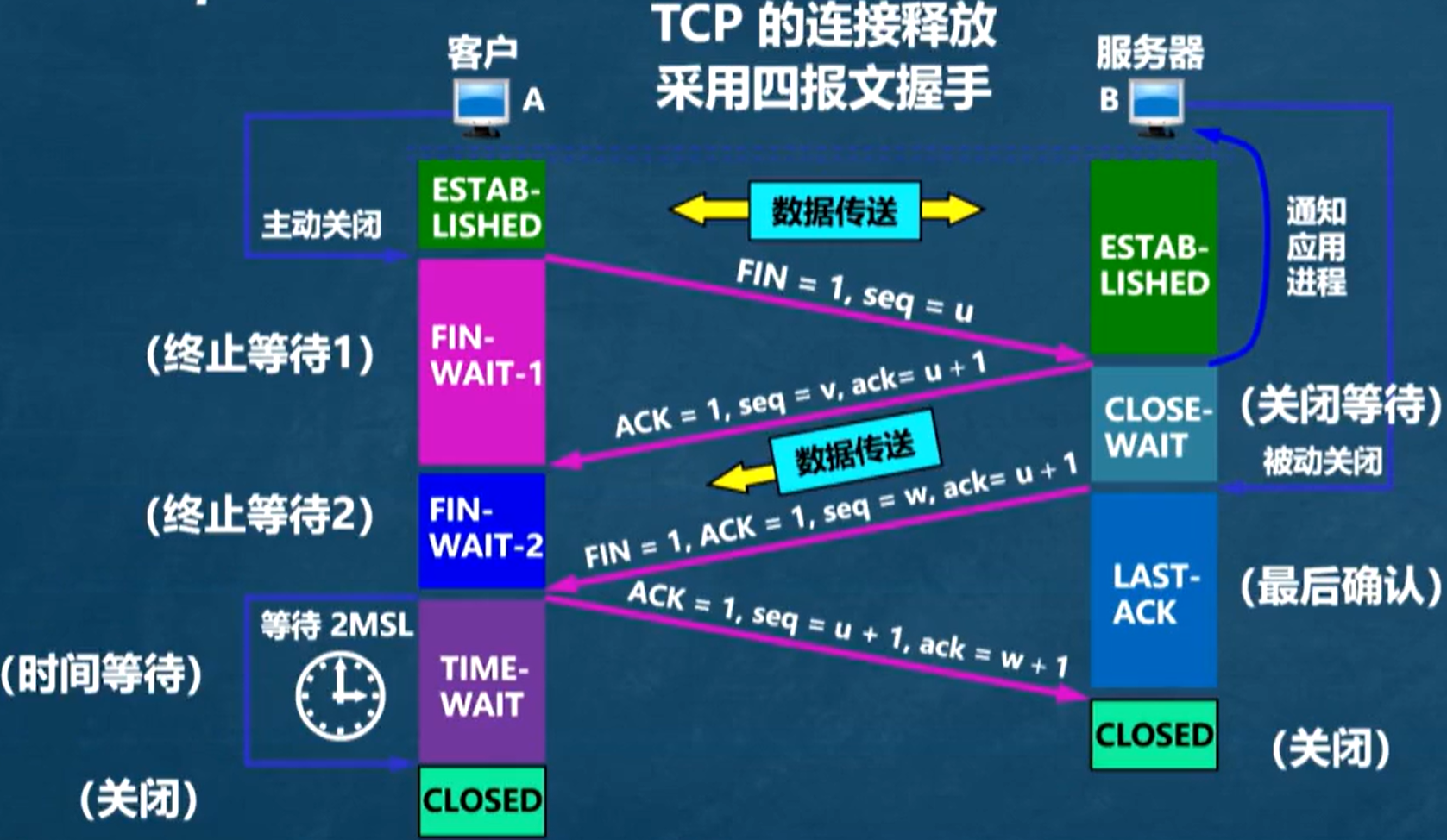

3.4. TCP 连接的释放：四步（四报文）握手

• 假设客户端主动关闭。若服务器主动关闭，则情况对称；

• 客户端 FIN-WAIT-1 状态：已发送 FIN 报文，正在等待 ACK 报文；

• 客户端 FIN-WAIT-2，服务器 CLOSE-WAIT 状态，：服务器单方面向客户端发送剩余数据。服务器发送 FIN 报文时，表示数据发送完毕；

• 服务器 LAST-ACK 状态：发送了 FIN 报文，等待 ACK 报文；

• 客户端 TIME-WAIT 状态：客户端收到 FIN 报文，并回送了 ACK 报文，客户端需进入 TIME-WAIT 状态并等待 2MSL 的时间，才能关闭连接；

  • 作用 1：确保服务器正确收到 ACK 报文，若 ACK 报文丢失，服务器会重传 FIN 报文，此时客户端就可以再次回复 ACK；

  • 作用 2：确保其他连接（通常是上次连接）的报文消失，防止干扰；

    • 场景：无 TIME-WAIT

      • 连接 1：seq=3 的报文被重传，还未得到 ACK 回复，连接 1 被异常关闭；

      • 连接 2：在连接 1 关闭后的很短时间内建立，且通信双方完全相同（连接重用），服务器接收了 seq=1 和 seq=2 报文；

    • 分析：连接 1 的 seq=3 的报文可能在连接 2 的 seq=1 和 seq=2 的报文后到达服务器，使得服务器误认为此条报文是连接 2 的，造成错误；

4. TCP 可靠传输

4.1. 可靠传输特点

• TCP 连接的每一端都必须设有两个窗口：1 个发送窗口和 1 个接收窗口；

• TCP 靠传输机制用字节的序号进行控制；

• TCP 所有的确认都是基于序号而不是基于报文段；

• TCP 两端的四个窗口经常处于动态变化之中；

• TCP 连接的往返时间 RTT 不是固定不变，需要使用特定的算法估算较为合理的重传时间；

4.2. 发送和接收 - 滑动窗口

• 和链路层传输过程相似；

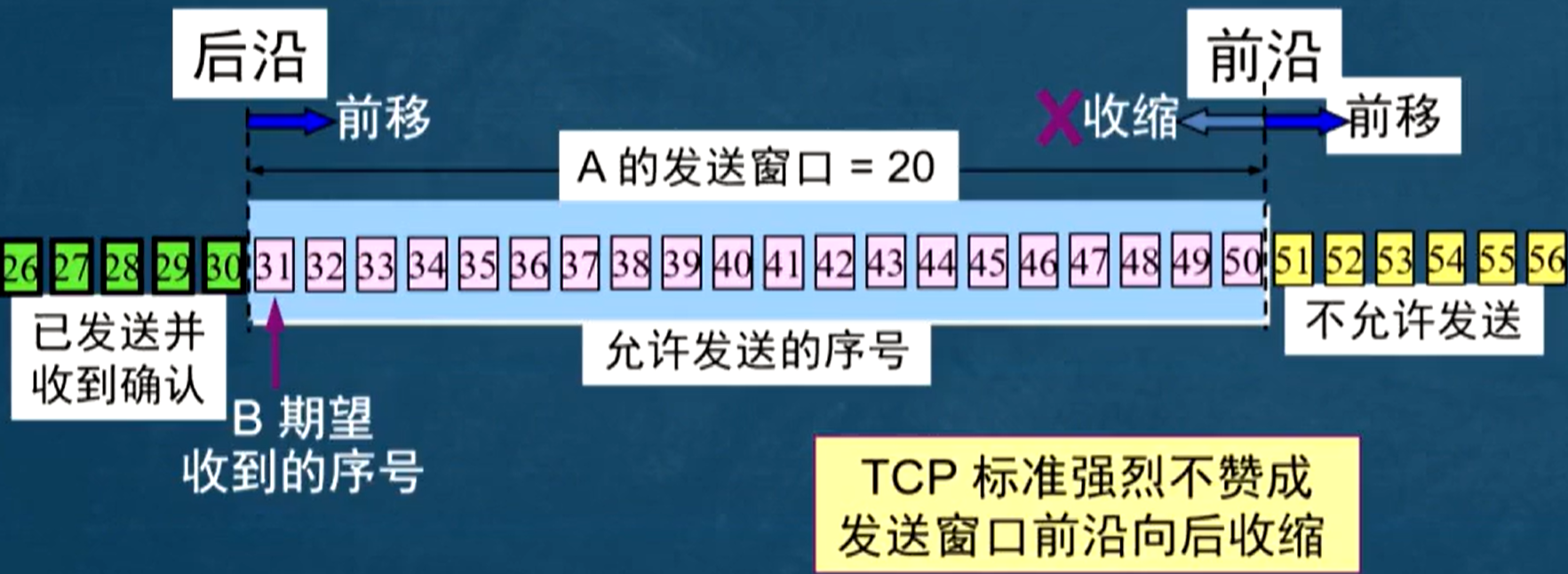

• Step 1. 构造：发送方 A 根据 B 给出的窗口值，构造出发送窗口；

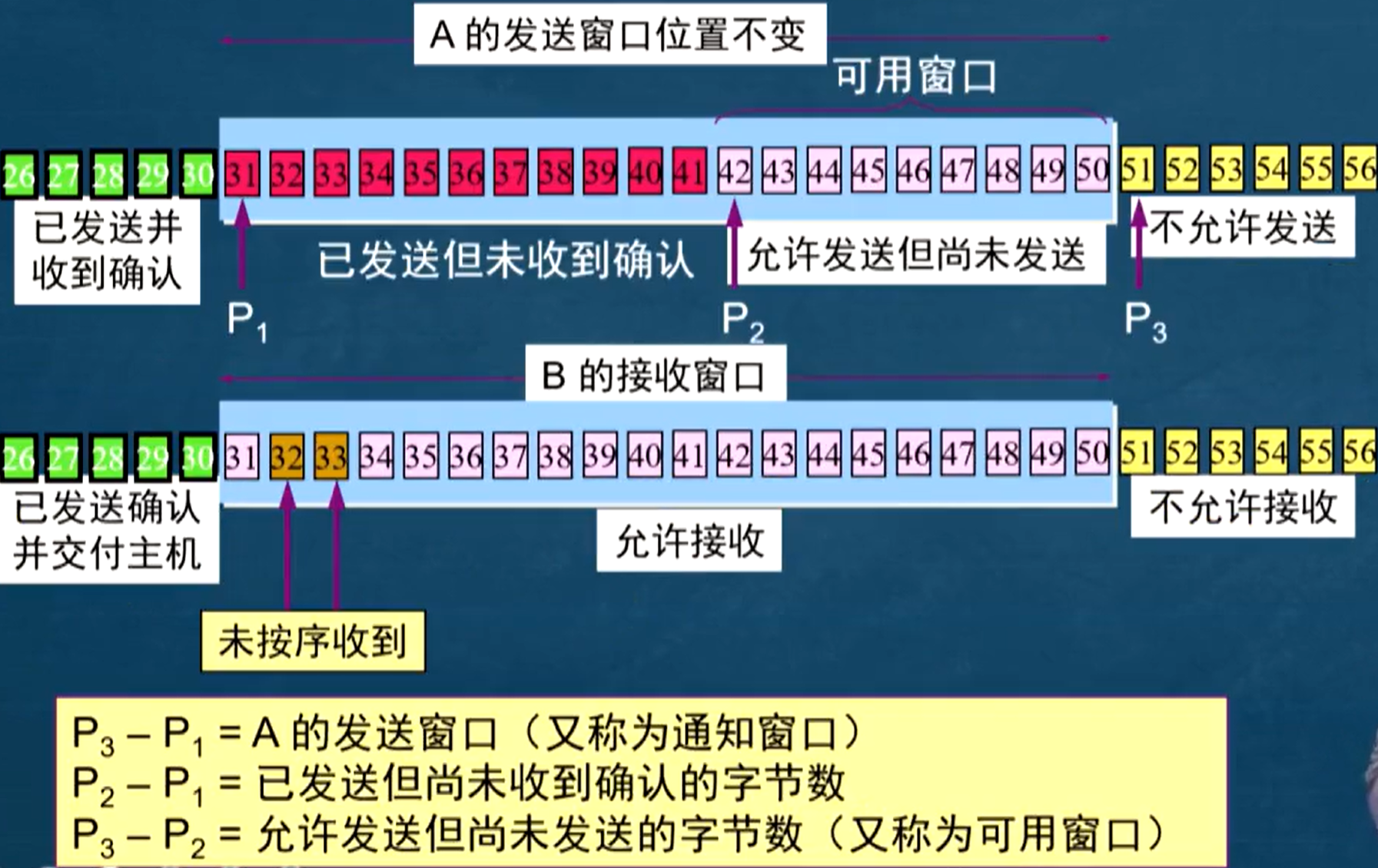

• Step 2. A 发送了 11 字节的数据 31~41；



  • 注意 $P_1$，$P_2$ 和 $P_3$ 三个部分的含义；

  • TCP 允许字节不按序收到（图中的 32 和 33）；

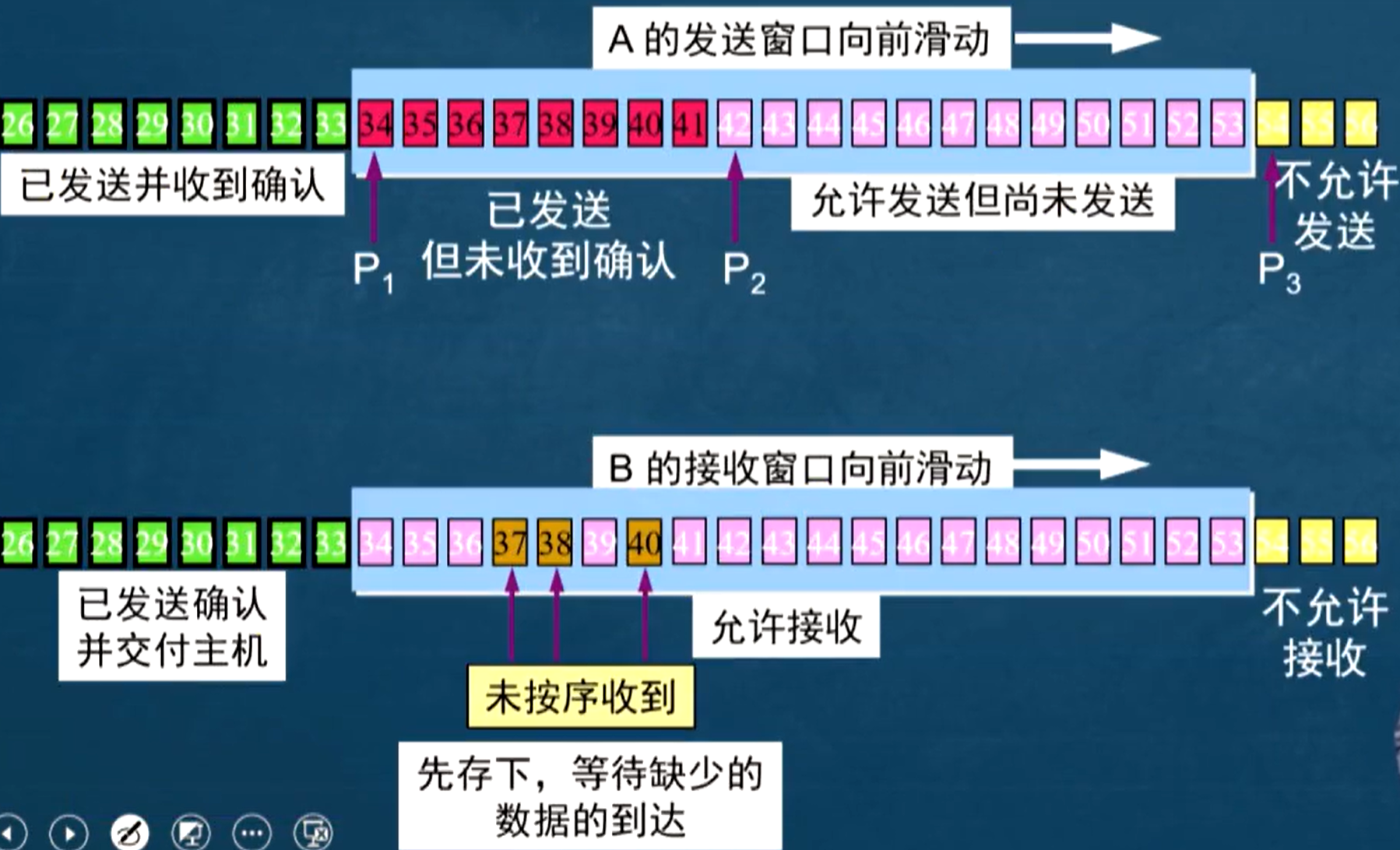

• Step 3. A 收到 ACK=34 报文，发送窗口向前滑动；



  • 对于已发送但未确认的部分（34~41），TCP 也具有超时重传机制；

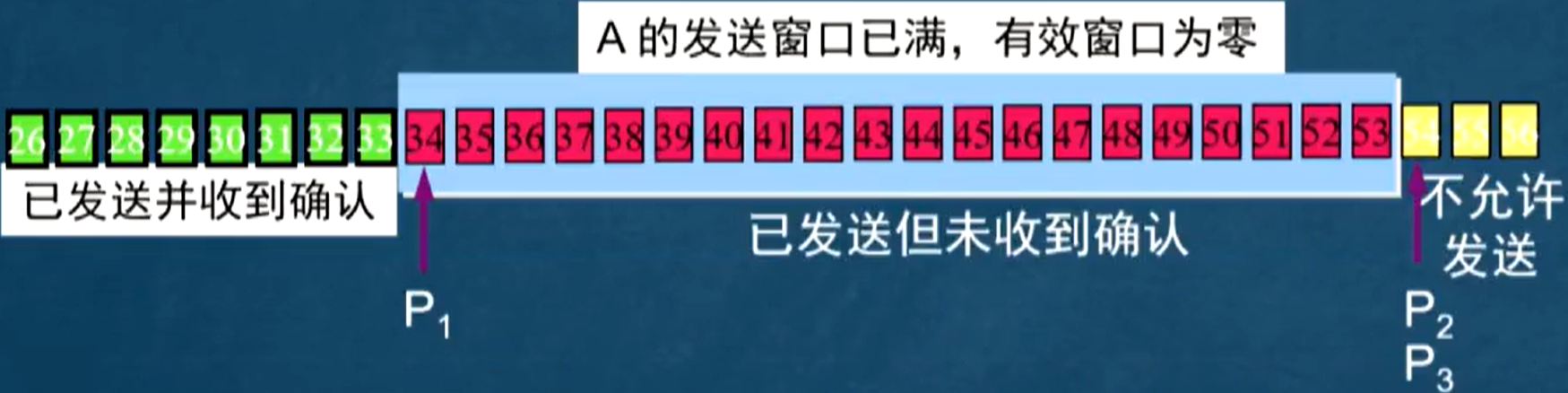

• Step 4. A 的发送窗口满，停止发送



• 要点

  • A 的发送窗口不总是和和 B 的接收窗口一样大（win 改变时需要报文通知，时间会有一定的滞后）；

  • TCP 标准没有规定对不按序到达的数据应如何处理；

    • 通常是先临时存放在接收窗口中，等到字节流中所缺少的字节收到后，再按序交付上层的应用进程；

  • TCP 要求接收方必须有累积确认的功能，以减小传输开销；

4.3. 时间参量 RTTs，RTO

• RTTs：加权平均往返时间

  • 计算：每测量到一个新的 RTT，令 ${\mathrm{RTT}}_S=(1-\alpha ){\mathrm{RTT}}_S+\alpha \mathrm{RTT}$；

  • $0\le \alpha <1$，$\alpha$ 越小表示 RTTs 更新越慢，反之越快；

  • 一般（推荐）$\alpha =1/8=0.125$，为 RFC 2988 推荐值；

• RTO：超时重传时间

  • 计算 RTO（RFC 2988）：$\mathrm{RTTO}={\mathrm{RTT}}_S+4{\mathrm{RTT}}_D$

    • RTTD：为 RTT 偏差的加权平均值；

  • 计算 RTTD（RFC 2988）

    • 第一次测量：${\mathrm{RTT}}_D=1/2\times \mathrm{RTT}$；

    • 更新：${\mathrm{RTT}}_D=(1-\beta ){\mathrm{RTT}}_D+\beta |{\mathrm{RTT}}_S-\mathrm{RTT}|$；

    • $\beta$ 为小于 1 的系数，推荐值为 $\beta =1/4=0.25$；

• Karn 算法：报文段重传时，忽略其 $\mathrm{RTT}$ 样本。可使得 RTTs 和 RTTD 更加准确；

• 修正 Karn 算法

  • 重传发生时，手动增大 RTO：${\mathrm{RTO}}^{\prime }=\gamma \mathrm{RTO}$，$\gamma$ 一般为 2；

  • 不再发生重传时，按照 RFC 公式计算 RTO；

5. TCP 流量和拥塞控制

5.1. 概念

• 流量控制（flow control）

  • 局部性的过程：在给定的发送端和接收端之间的点对点通信量的控制；

  • 限制发送速率，使得接收方来得及接收，且网络不发生拥塞；

• 拥塞控制（congestion control）

  • 前提：网络能够承受现有的负荷；

  • 全局性的过程：涉及到所有主机、路由器，以及与降低网络传输性能有关的所有因素；

5.2. TCP 流量控制

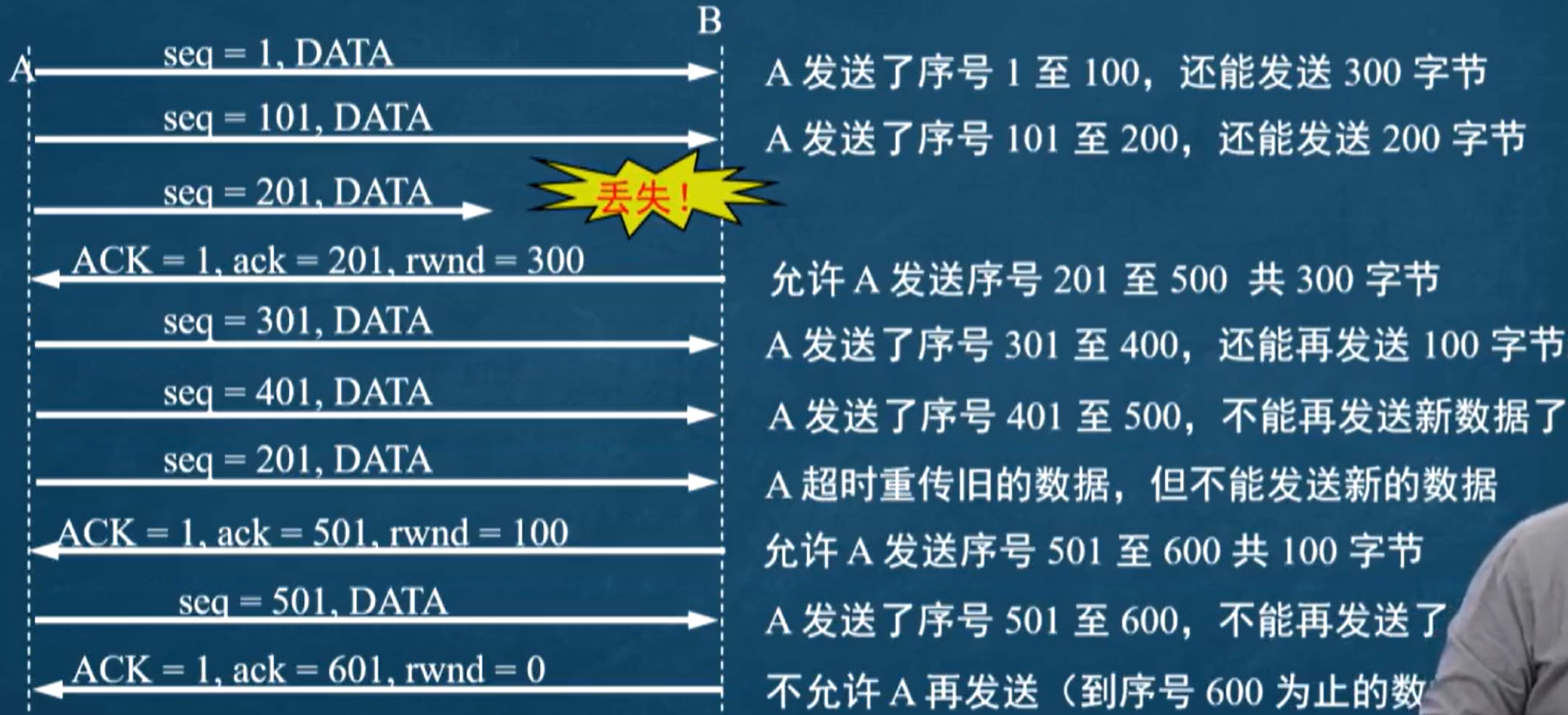

• 连接建立时，接收方 B 向发送方 A 说明：接收窗口值 rwnd = 400 字节；

• 传输过程中，rwnd 可动态改变，如 B 的第一个回送 ACK 报文将 rwnd 更新为 300；

• 注意：A 允许传输的数据要结合 B 回送 ACK 报文中，ack 和 rwnd 的字段一起确定；

  • 如：B 第一个 ACK 报文，A 允许发送第 201 至第 500 共 300 字节，不是随意发送 300 字节；

  • 在 rwnd=0 时，A 不允许发送新的数据，但可重传丢失的旧数据；

5.3. TCP 拥塞控制

• 拥塞窗口

  • 发送方持有拥塞窗口（congestion window，cwnd），用于限制发送窗口大小；

    • 一开始发送窗口 = 拥塞窗口，若接收方接收窗口较小，则发送窗口可小于拥塞窗口；

  • 拥塞窗口大小随网络拥塞程度动态变化；

• 慢开始算法



  • 发送方最开始时，设置 $\mathrm{cwnd}=1\times \mathrm{MSS}$；

  • 发送方每收到一个新报文段的确认，更新 ${\mathrm{cwnd}}^{\prime }=\mathrm{cwnd}+\mathrm{MSS}$，逐步增大 cwnd；

    • 重传的报文不算在内；

  • 由于发送方一次性将 cwnd 个报文连续发送，也一般是连续收到确认，因此 cwnd 是指数增长；

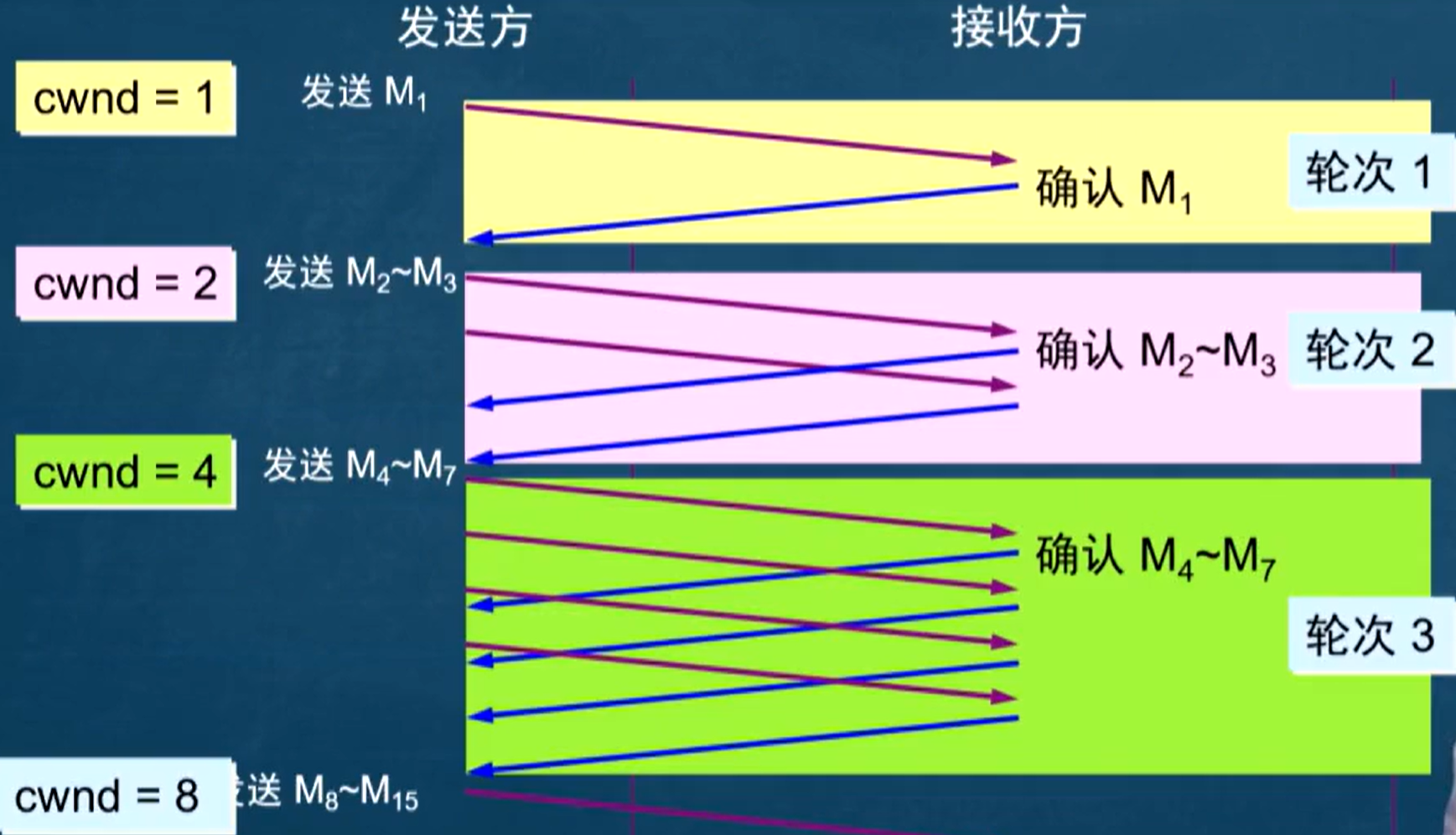

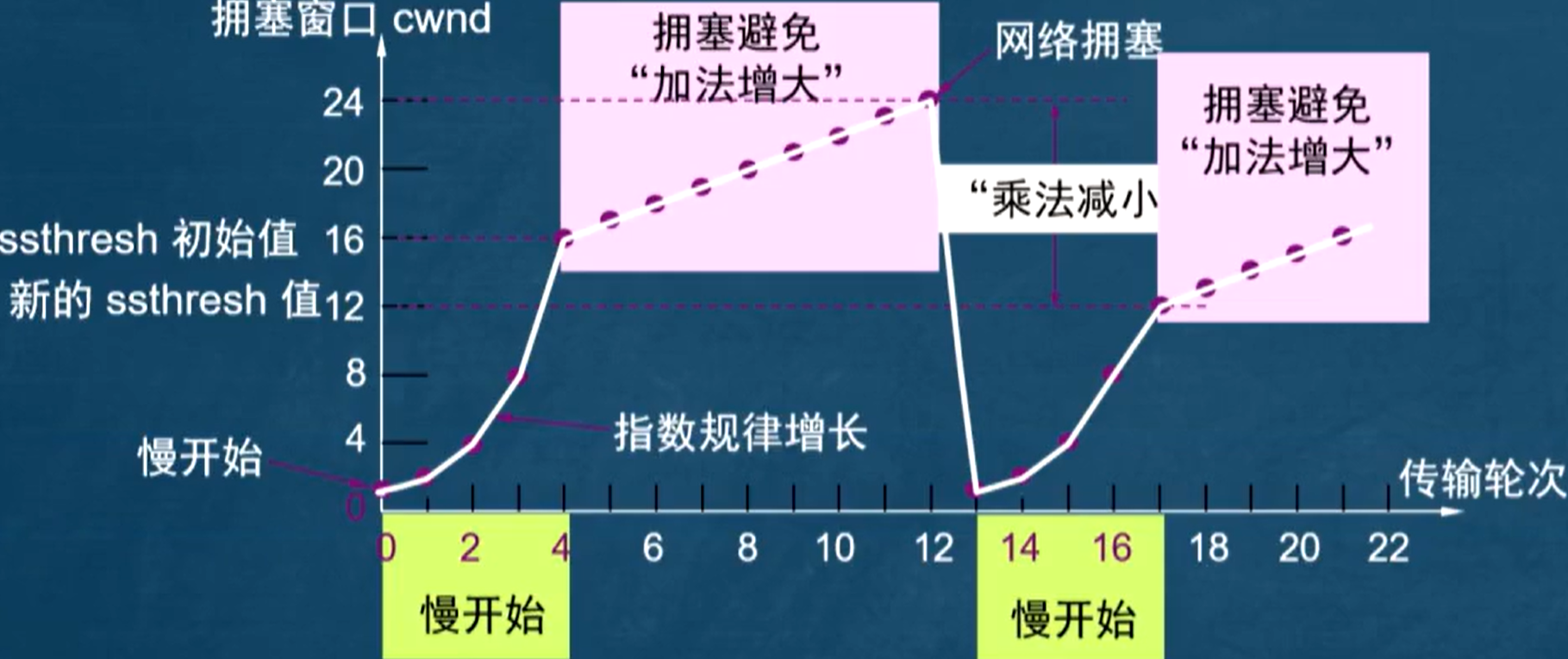

    • 如图，每经过一个传输轮次，发送方 cwnd 变为 2 倍；

    • 传输轮次：指发送方将拥塞窗口内报文段连续发送，并收到最后一个字节的确认的总时间，一般为 RTT；

  • 慢开始门限 ssthresh：避免慢开始的指数增长使得 cwnd 过大；

    • 当 $\mathrm{cmd}<\mathrm{ssthresh}$ 时，使用慢开始，否则，使用拥塞避免算法；

• 拥塞避免算法



  • 加法增大：每经过一个往返时间 RTT（传输轮次），使 ${\mathrm{cwnd}}^{\prime }=\mathrm{cwnd}+\mathrm{MSS}$，cwnd 线性增长；

  • 网络出现拥塞时

    • 判断：没有按时收到确认 ACK；

    • 乘法减小：减小 ssthresh 为拥塞时发送窗口的一半（不小于 2）；

    • 重置窗口：将 cwnd 重置为 1，重新执行慢开始；

  • 图中 cwnd 的单位为 MSS（即一个报文段的长度）；

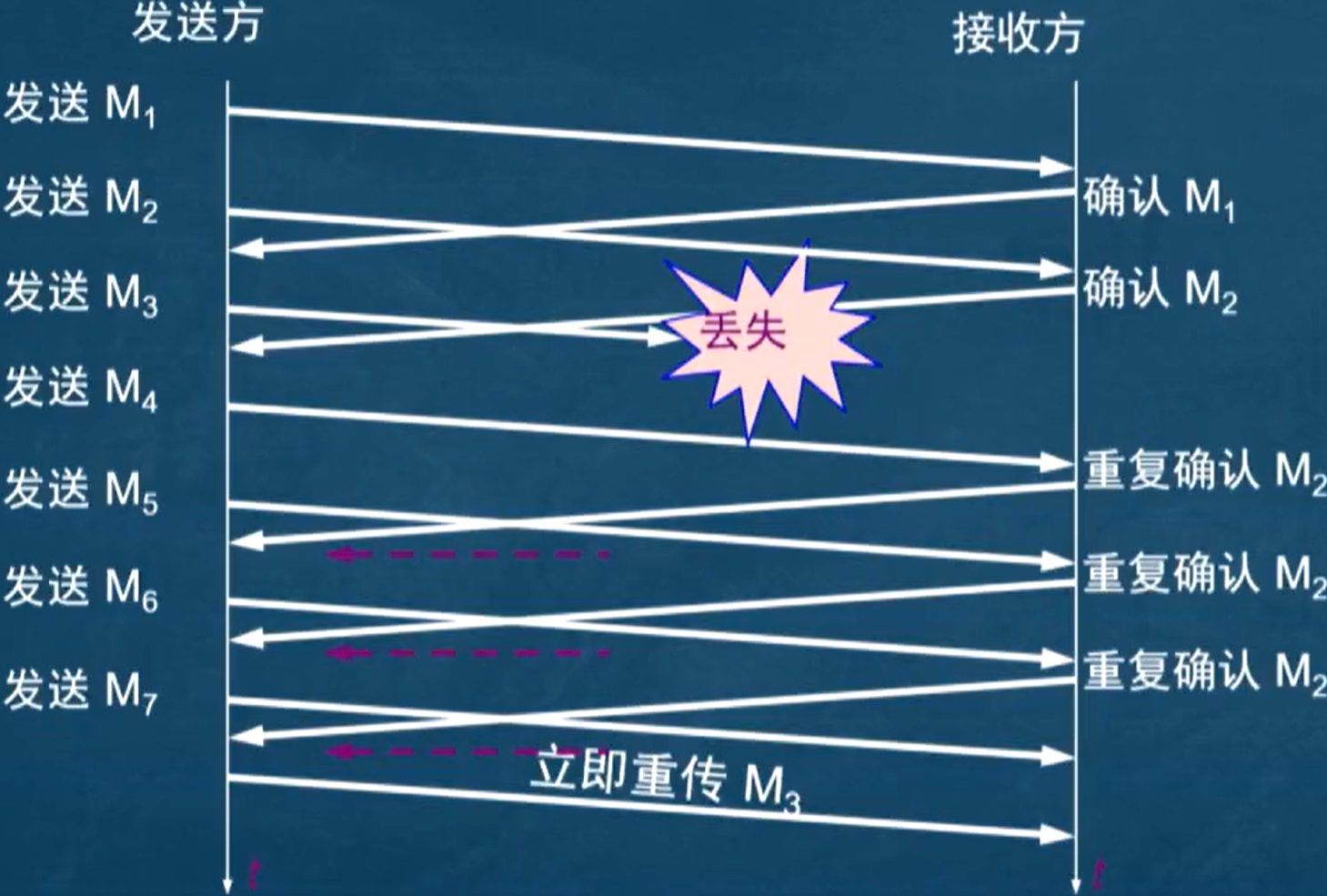

• 快重传（3-ACK）



  • 接收方：每收到一个失序的报文后，立即回送重复 ACK 确认；

  • 发送方：若连续受到 3 个相同的 ACK，则立即重传缺失的报文；

    • 3-ACK 机制独立运行，不会重置超时重传计时器；

• 快恢复：一般发生在快重传之后

  • 将 cwnd 减半而不重置为 1，更新 ssthresh 为新 cwnd；

  • 不启用慢启动算法，而是继续使用拥塞避免算法，线性增长；

  • TCP Reno 版本在快重传发生之后使用快恢复（不常考）；

  • TCP Tahoe 版本在快重传发生之后重置并慢启动（常考）；
