（二）CPU内部数据流

1. 指令周期

1.1. 概念

• 指令周期：一条指令从取出到执行完成所需要的时间；
• 机器周期：指令周期划分为几个阶段，每个阶段所需的时间也称CPU工作周期（通常等于访存周期）
• 时钟周期：时钟频率的倒数，也称节拍或 T 周期（通常等于 CPU 执行一步操作所需时间）
• 关系：一个指令周期包含若干机器周期，一个机器周期包含若干时钟周期
• 指令周期的四个部分：(1) 取指周期，(2) 间址周期，(3) 执行周期，(4) 中断周期；

2. 指令周期的数据流

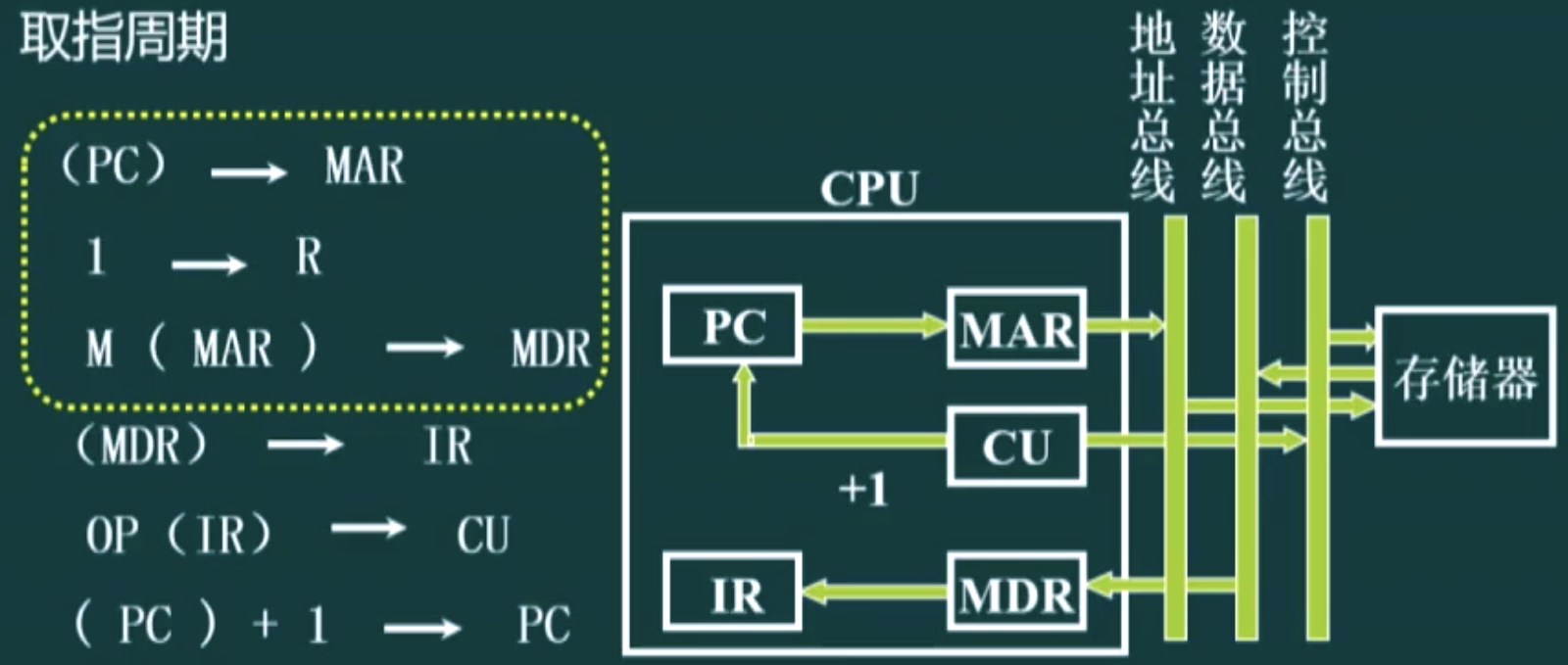

2.1. 取指周期

• 执行步骤（图左侧）
  • 1）$(PC)\to MAR$：PC 的内容（即要执行的指令地址）发给 MAR；
  • 2）$1\to R$：表示置位存储芯片的读有效信号（R）；
  • 3）$((MAR))\to MDR$：表示从内存中 MAR 表示的地址读取数据，存放到 MDR 中；
    • 注意，$MAR$ 表示的是寄存器，$(MAR)$ 才是表示取寄存器的值；
    • 故用两次括号，内层括号表示取 MAR 值，外层括号表示 MAR 的值作为地址，取内存的值；
    • 下面 MDR 亦同；
  • 4）$(MDR)\to IR$：MDR 存放的内容送到 IR；
  • 5）$OP(IR)\to CU$：指令译码器提取操作码字段，发给控制器 CU；
  • 6）$(PC)+1\to PC$：PC 自增；
• 读内存（LOAD）阶段：图左侧框起来的三步，最后一步需要读取内存；
  • CPU 通过指令周期的阶段，来判断从 MDR 中数据的含义；
  • 例如：当前是指令周期的取指阶段，则内存中读出来的（MDR 中的）就是指令；

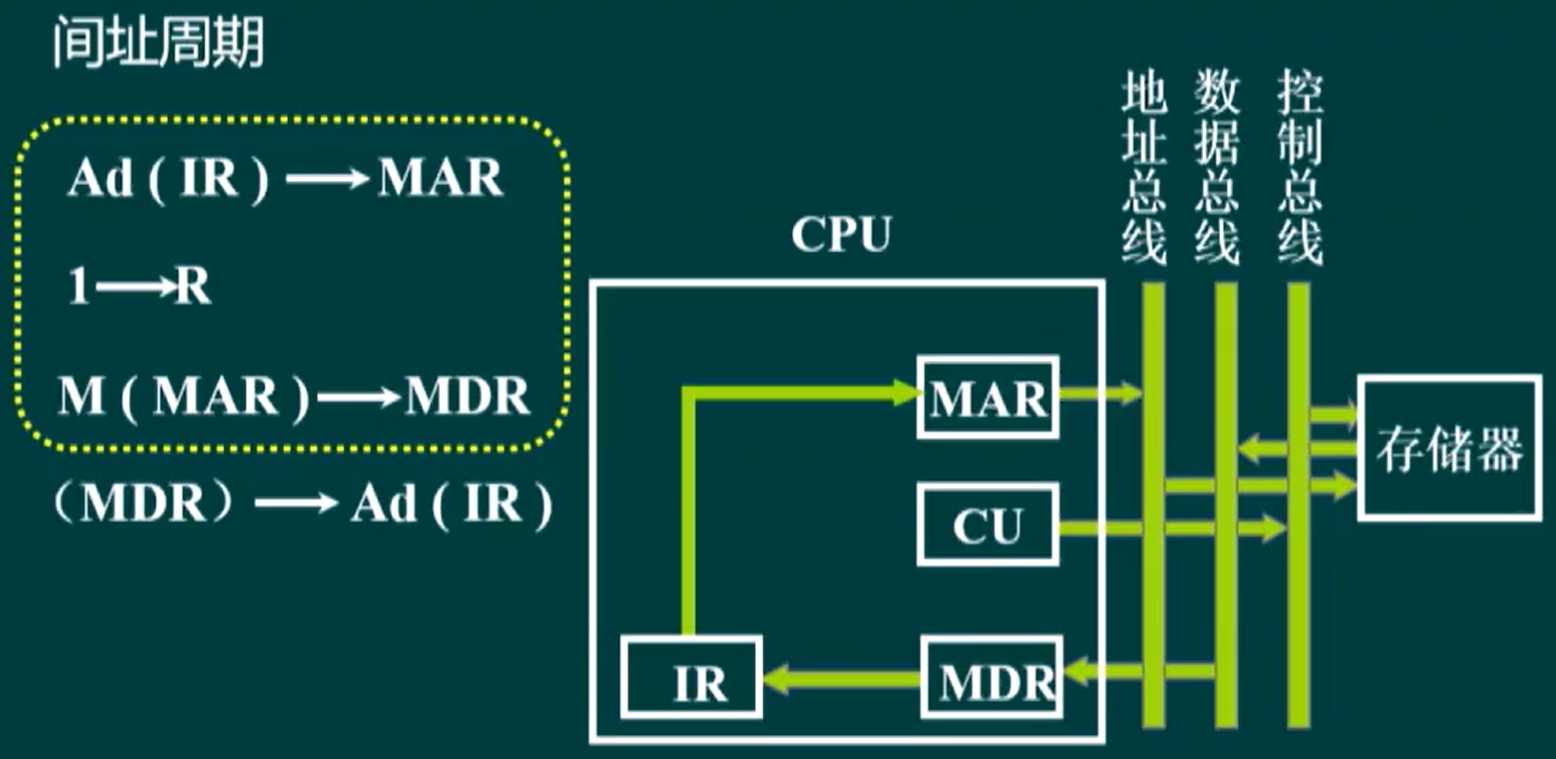

2.2. 间址周期

• 考虑的是一级间址；
• 步骤
  • 1）$AD(IR)\to MAR$：指令译码器提取地址码字段，发给 MAR；
  • 2）$1\to R$：置位存储芯片的读有效信号（R）；
  • 3）$((MAR))\to MDR$：从内存中 MAR 表示的地址读取数据，存放到 MDR 中；
  • 4）$(MDR)\to AD(IR)$：用 MDR 的内容更新地址码部分，此时 $(MDR)$ 为有效地址 EA；

2.3. 执行周期

• 加法指令 ADD x
  • 1）$AD(IR)\to MAR$：地址码发给 IR，这里是要读取地址 x 指向的值；
  • 2）$1\to R$：置位存储芯片的读有效信号（R）；
  • 3）$((MAR))\to MDR$：从内存中读取数据存到 MDR；
  • 4）$(ACC)+(MDR)\to ACC$：执行加法，结果存回 ACC；
  • x 为其中一个操作数的地址；
  • 隐含寻址：另一个操作数存在 ACC 中；
• 存数指令 STA x
  • 1）$AD(IR)\to MAR$：地址码发给 IR，这里是要写入地址 x；
  • 2）$1\to W$：置位存储芯片的写有效信号（W）；
  • 3）$(ACC)\to MDR$：读 ACC 寄存器的值，存到 MDR；
  • 4）$(MDR)\to (MAR)$：MDR 的值存到指定内存单元中；
  • x 为要写入的地址；
  • 隐含寻址：要写入的数存在 ACC 中；
• 取数指令 LDA x
  • 1）$AD(IR)\to MAR$：地址码发给 IR，这里是要读取地址 x 的值；
  • 2）$1\to R$：置位存储芯片的读有效信号（R）；
  • 3）$((MAR))\to MDR$：从内存中读取数据存到 MDR；
  • 4）$(MDR)\to ACC$：从 MDR 中读数，存到 ACC 中；
  • x 为要读取的地址；
  • 隐含寻址：取出的数存在 ACC 中；
• 转移指令（无条件）：JMP x
  • $AD(IR)\to PC$：直接把地址码放到 PC；
• （了解）条件转移：BAN x
  • 含义：结果为负数则转移；
  • $S\times AD(IR)+\bar{S}\times (PC)\to PC$：符号位 $S=1$ 才转移，否则 PC 不变；
• 注意：转移指令生效前，PC 已经因为取指而自增了；

（了解）2.4. 中断周期

• 程序断点（即当前 PC 的值）存入零地址；
• 两种情况：(1) 断点写入零地址，(2) 断点压入栈中；
• 断点写入零地址
  • 1）$0\to MAR$；
  • 2）$1\to W$：置位写有效；
  • 3）$(PC)\to MDR$；
  • 4）$(MDR)\to (MAR)$：断点地址存入零地址内存单元；
  • 5）$VEC\to PC$：当前中断服务函数的地址存入 PC；
    • VEC：也称为 (中断) 向量地址；
    • 不同中断码及其服务地址连续存在一张表中，称为中断向量表；
  • 6）$0\to EINT$：复位中断标志位（关中断）
• 断点压入栈中
  • 1）$(SP)-1\to MAR$：将当前栈顶 SP 再上一层的地址发给 MAR；
  • 2）$1\to W$：置位写有效；
  • 3）$(PC)\to MDR$；
  • 4）$(MDR)\to (MAR)$：断点地址写入栈顶上一层成为新栈顶，即压栈；
  • 5）和 6）同写入零地址的情况

2.5. 需要背的

• 取数和存数；
• 加法；
• 取指和间址周期；
• 其他了解即可；

习题

• 1. CPU 主频 8MHz，平均每个机器周期包含 2 个时钟周期，每个指令周期包含 2.5 个机器周期。则
  • 1.1. 平均执行速度为多少 MIPS？
  • 1.2. 若主频不变，每个机器周期包含 4 个时钟周期，每个指令周期包含 5 个机器周期，则速度又是多少 MIPS？
  • 答案：1）1.6 MIPS，2）0.4 MIPS；
  • 解析：8MHz 指每秒有 $8\times {10}^6$ 个时钟周期，则
    • 1.1 中，每条指令的时钟周期为 $2\times 2.5=5$，则速度 $8\times {10}^6/5=1.6\times {10}^6$，即 1.6 MIPS；
    • 1.2 同理；
• 2. 设 CPU 采用非总线结构，则

  • 2.1. 写出取指周期的全部微操作；

  • 2.2. M 表示主存地址，写出 LDA M，STA M，ADD M 在执行阶段的全部微操作；

  • 2.3. 在 2.2 基础上，若指令全部为间接寻址，写出全部微操作；

  • 答案

    • 1）2.1 节内容；

    • 2）以 LDA M 为例

      AD(IR) -> MAR
      1 -> R
      (MAR) -> MDR
      (MDR) -> ACC

    • 3）以 LDA M 为例

      ... % 取指

      AD(IR) -> MAR
      1 -> R
      (MAR) -> MDR
      (MDR) -> AD(IR)

      ... % 执行

  • 解析：

    • 3）注意插入间址周期；

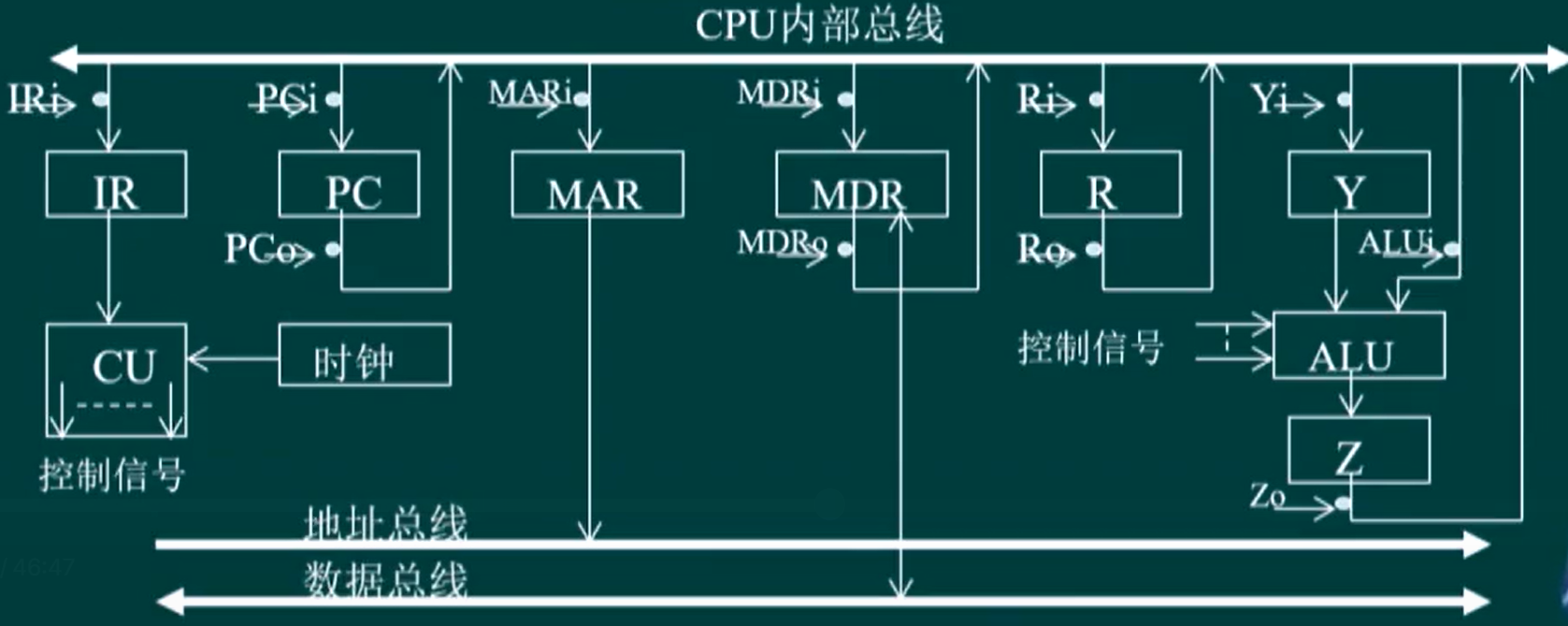

• 3. 图中 M 为主存，XR 为变址寄存器，EAR 为有效地址寄存器，LATCH 锁存器。各寄存器 IO 均受控制信号控制；下标 $i$ 表示寄存器输入控制信号，下标 $o$ 表示输出控制信号；设指令地址已存放至 PC；画出以下指令的指令周期信息流程图，并列出响应的控制信号序列；
  • 3.1. ADD X, D，其中 X 为变址寄存器 XR，D 为形式地址；
  • 3.2. STA *D，* 表示相对寻址，D 为相对位移量；



  • 答案：

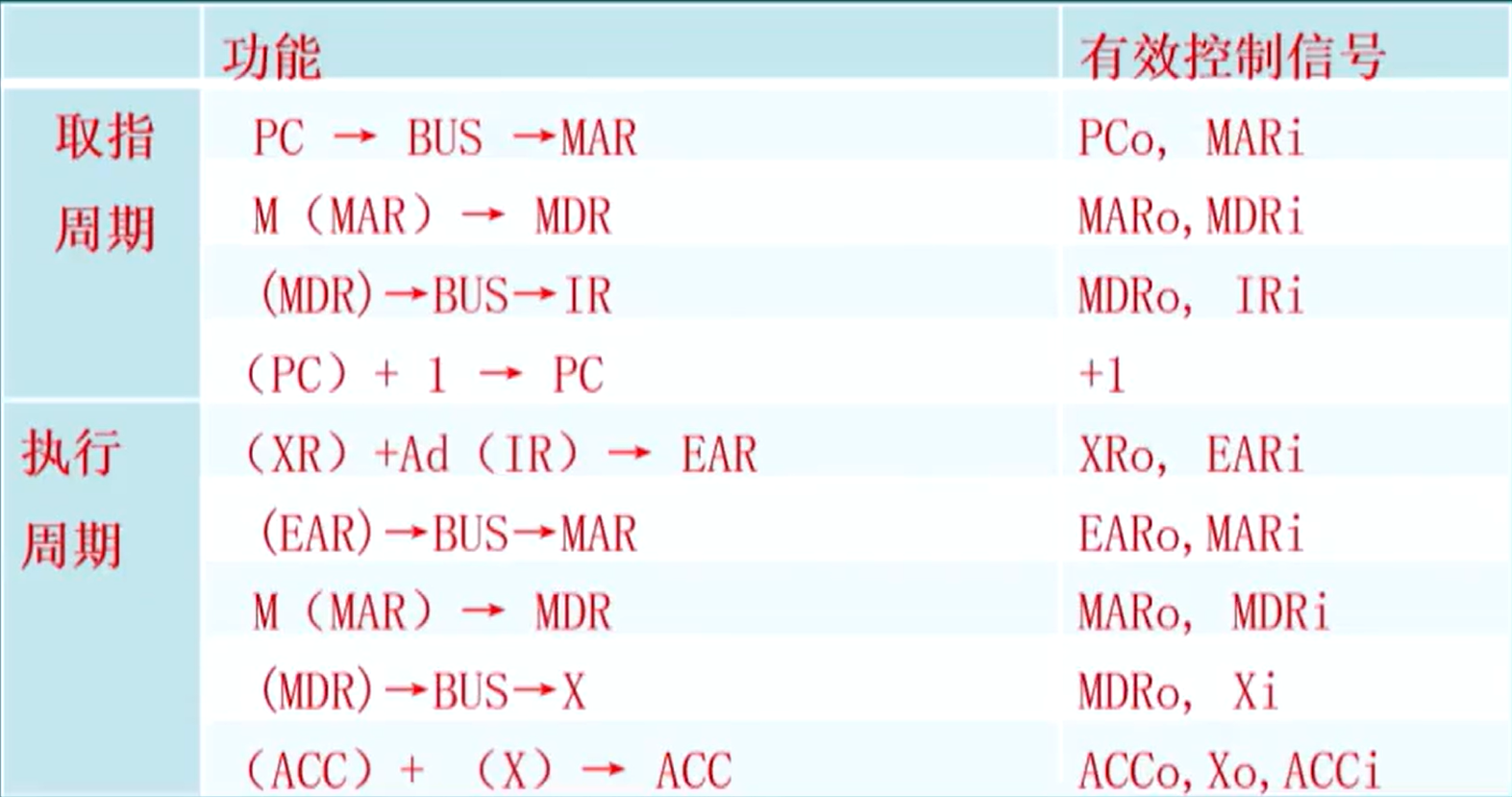

    • 1）ADD X, D

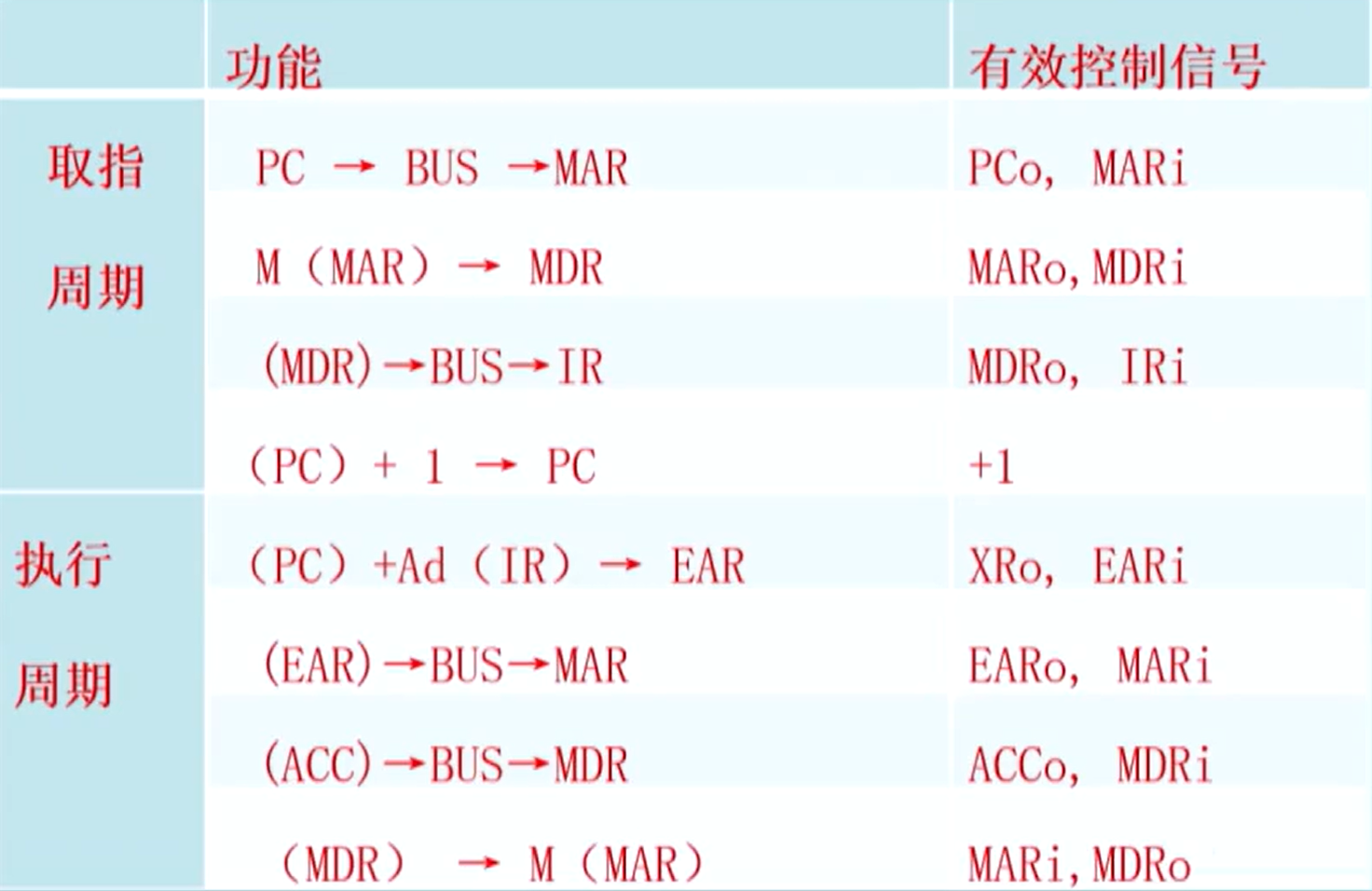

    • 2）STA *D



  • 解析：

    • 1）大体上就是按照第 2 节内容默写即可，然后数据流出寄存器 R 就是对应 $R_o$，流入寄存器就是 $R_i$。注意：
      • $PC\to BUS\to MAR$ 中的 BUS 可不写，表示数据通过总线流入寄存器；
      • PC 自增的有效控制信号是自增控制信号 +1；
    • 2）⚠️注意是相对寻址而不是间接寻址，所以应该是 $EA=(PC)+A$，而不是访问主存；

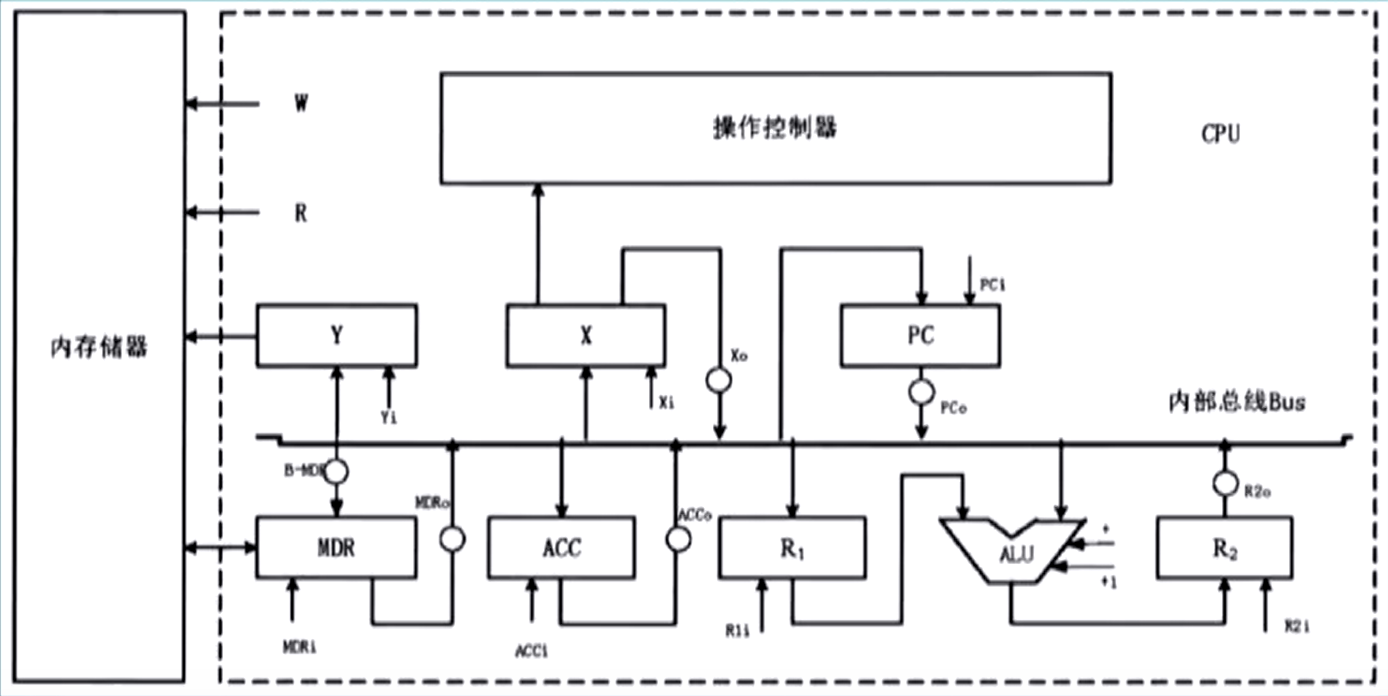

• 4. 机器字长 16 位，按字节编址。R1 和 R2 通用寄存器；R/W 为读/写控制标志；ALU 可以执行算术加法和加 1 两种操作。结果送入 R2；



  • 4.1. 图中 X 和 Y 是什么部件？有什么作用？

  • 4.2. 若主存容量 4M 字，求 R1, Y, PC 的位数；

  • 4.3. 说明如何实现 PC+1 操作，并按顺序列出控制信号；

  • 4.4. 给出取指令过程中的操作控制信号；

  • 4.5. 指令 ADD m 表示将 ACC 加上存储单元 m 的值，结果送回 ACC。写出该指令执行阶段的操作控制信号；

  • 答案：

    • 1）X 是 IR，Y 是 MAR，作用见第 2 节；

    • 2）R1 为 16 位，Y 是 MAR 23 位，PC 为 22 位；

    • 3）

      步骤	控制信号
      PC => R1	PCo, R1i
      (R1 + 1) => R2	R1o, R2i, +1
      R2 => PC	R2o, PCi

    • 4）

      步骤	控制信号
      PC => (MAR)	PCo, MARi
      (MAR) => MDR	MDRi, R
      (MDR) => IR	MDRo, IRi
      OP(IR) => CU	IRo
      (PC+1) => PC	第 3 小问

    • 5）

      步骤	控制信号
      AD(IR) => MAR	IRo, MARi
      (MAR) => MDR	R, MDRi
      (MDR) => R1	MDRo, R1i
      (R1) + (ACC) => R2	R1o, ACCo, R2i, +
      (R2) => ACC	R2o, ACCi

  • 解析：

    • 1）X 给 CU 发数据，故应该是 IR；Y 给存储器发数据，但不接收存储器的数据，应该是 MAR；
    • 2）注意通用寄存器字长等于机器字长，然后 MAR 和 PC 按照第二节定义计算即可；
    • 3）根据题目给出的结构和定义来推：
      • 看图知，R1 是数据进入 ALU 的唯一通路，所以数据要先交给 R1 才能进入 ALU 运算；
      • 注意 +1 也算操作控制信号；
      • 同理，ALU 结果交给 R2 再交给 PC；
    • 4）自增 PC = PC+1 应该用第 3 问结论；
    • 5）也要注意 ALU 加法要经过 R1 和 R2；
