（二）设备独立软件

1. 缓冲区管理

1.1. 引入

功能
- 缓和 CPU 和 IO 设备速度不匹配的矛盾；
- 减少 CPU 中断触发的频率，放宽对 CPU 中断响应时间的要求；
- 解决 CPU 和 IO 设备数据粒度和数据结构不匹配的问题；
- 提高 CPU 和 IO 设备的并行性；

1.2. 单/双缓冲区

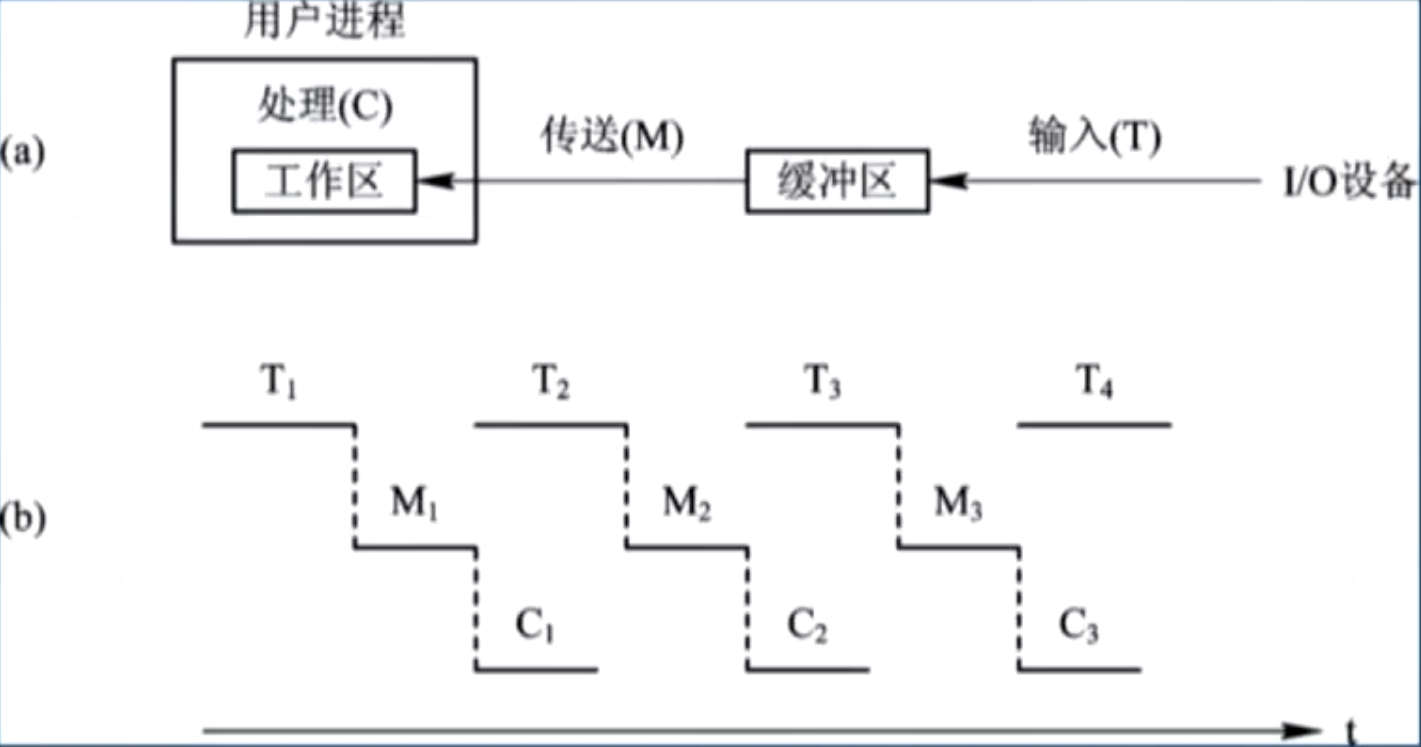

单缓冲区
- 进程发出 IO 请求时，OS 便在内存中划分一个缓冲区；
- 设备花费 $T_{i}$ 时间输入数据后，必须花费 $M_{i}$ 的时间等待数据传送到进程；
- 处理一块数据的总时间： $max {T, C} + M$ ；

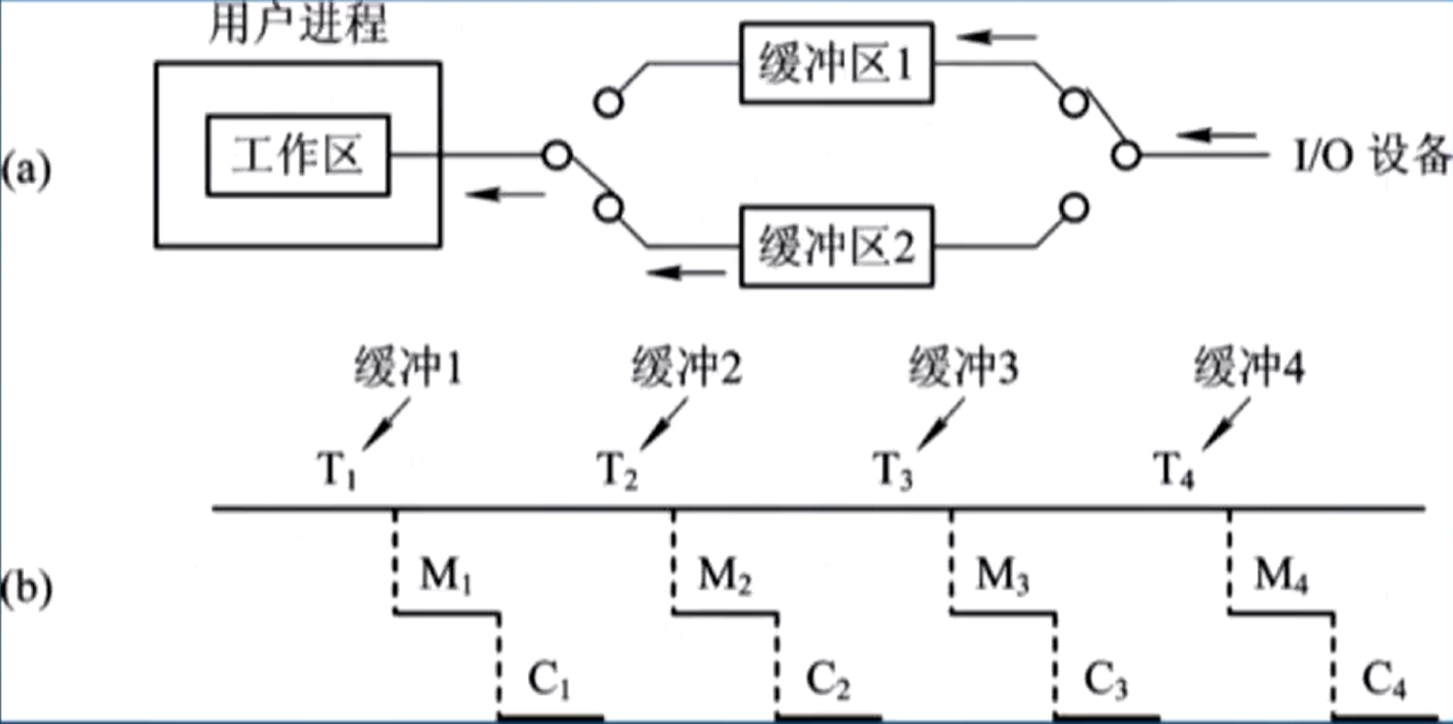

双缓冲区
- 进程发出 IO 请求时，OS 便内存中划分两个缓冲区；
- 考虑到进程处理时间 $C$ 通常小于 $M$ 和 $T$ ，可实现 IO 设备无等待持续放入；
- 处理一块数据的总时间： $max {T, C}$ ；

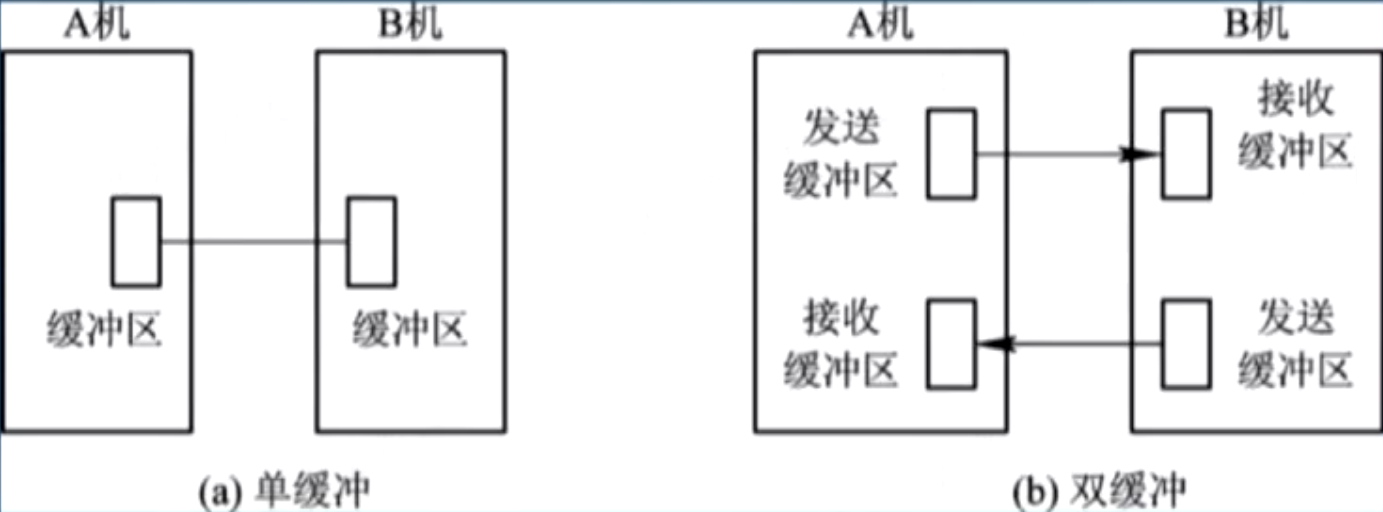

- 双缓冲区用于机器之间的通信：在两个机器上都设置发送和接收缓冲区，实现数据并行双向传输，提高通信效率；

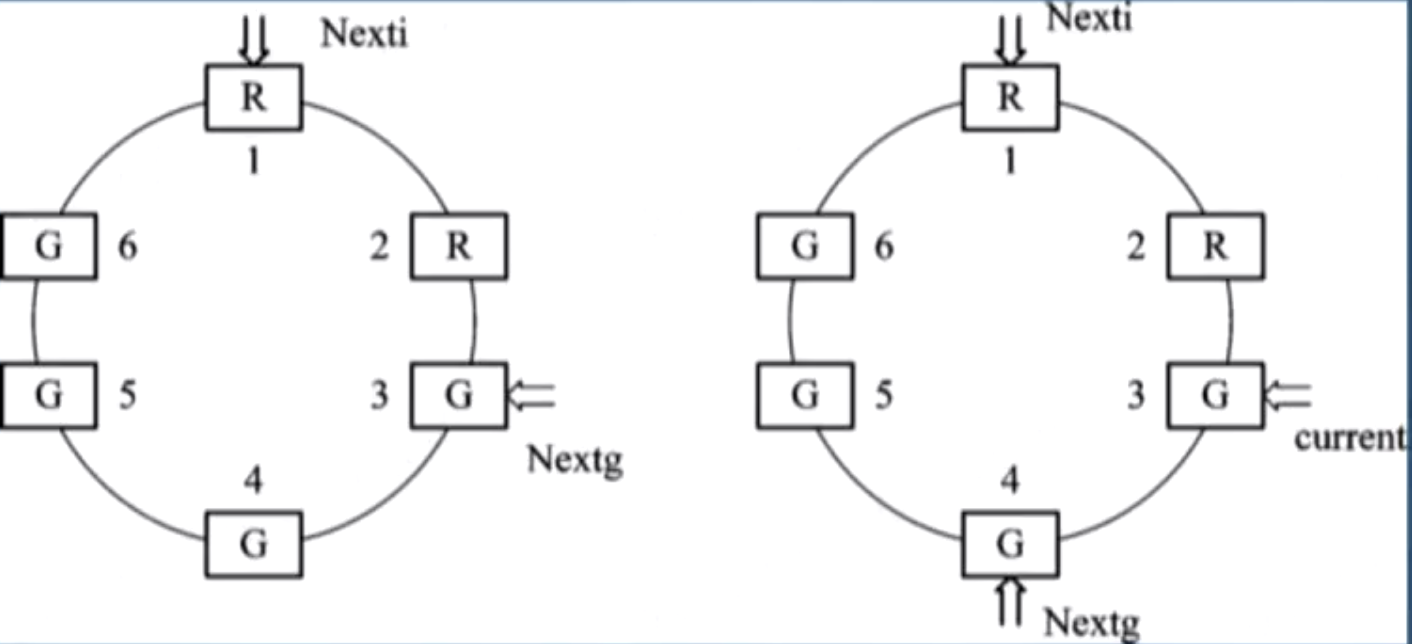

1.3. 环形缓冲区

img_GzQ7XRyUU3

包含多个大小相同的缓冲区，每个缓冲区可分为三种：
- 待装入数据的空缓冲区 R；
- 已装入数据的满缓冲区 G；
- 进程正在使用的缓冲区 C；
环形缓冲区的使用：
- Get；
- Release；

1.4. 缓冲池

管理多个缓冲区，每个缓冲区有用于标识和管理的缓冲头和存放数据的缓冲体；
- 缓冲头：一般包含缓冲区编号，设备号，数据块，信号量，链接指针等；
缓冲池将相同类型的缓冲区链接成队列，一般有三种（了解）
- 空白缓冲区队列 emq；
- 输入缓冲区队列 inq；
- 输出缓冲区队列 outq；

2. 设备分配与回收

2.1. 数据结构

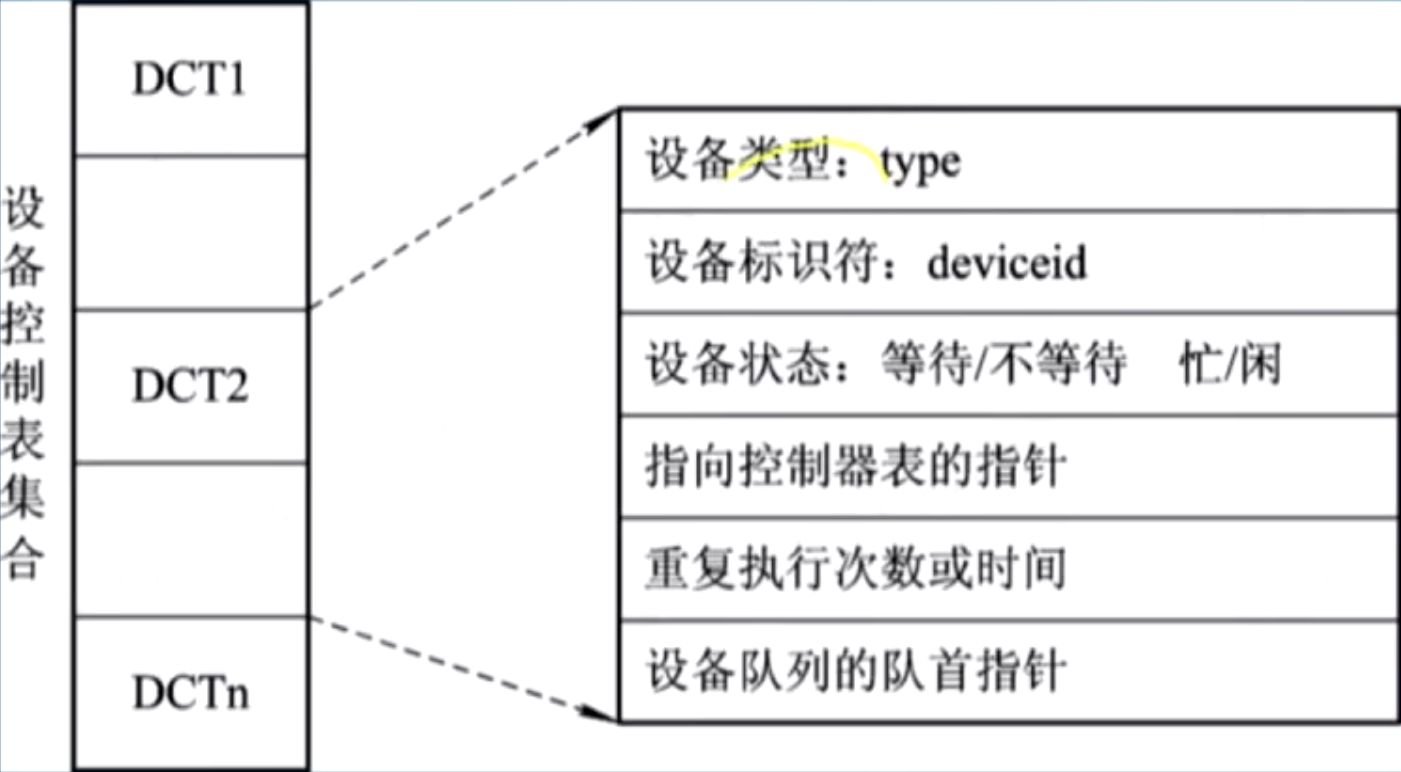

设备控制表 DCT：记录设备的情况，如图；
控制器控制表 COCT；
通道控制表 CHCT；
系统设备表 SDT：记录了 OS 中全部设备的情况，每个设备占一项，包括设备类型，标识符，DCT 和驱动程序入口等；

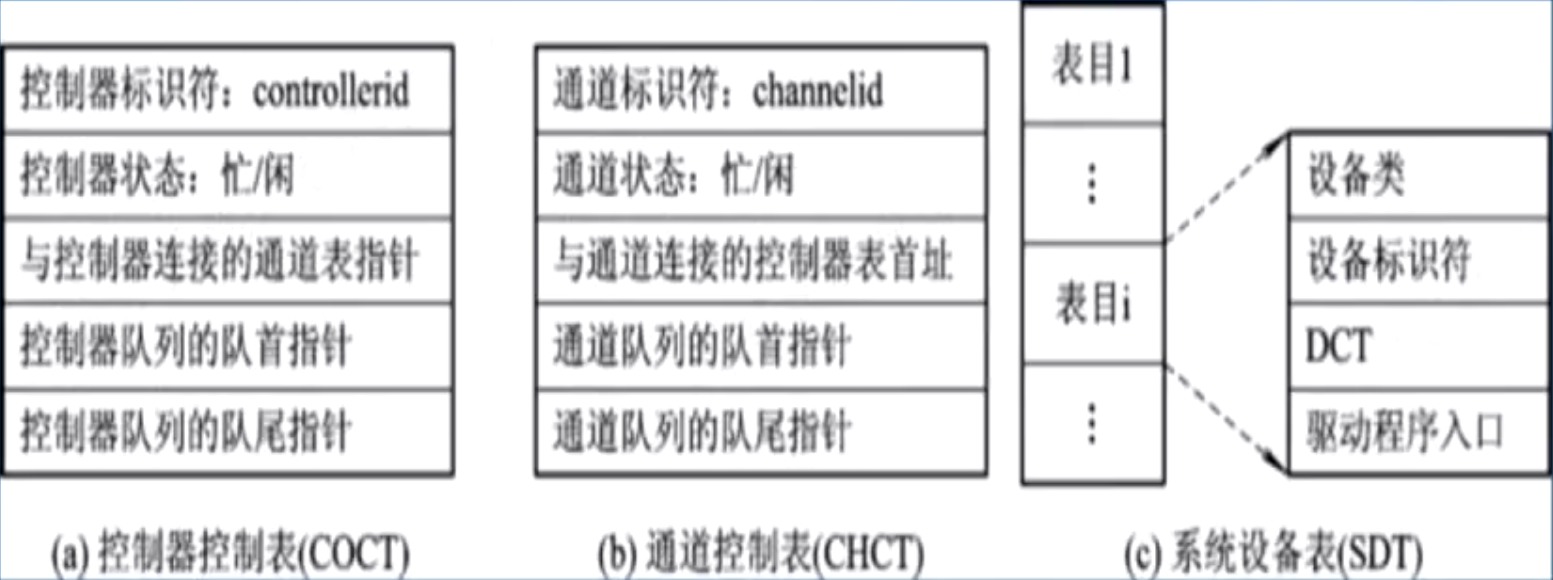

后三种表图示

2.2. 基本设备分配程序

设备分配过程
- 进程提出 IO 请求；
- 查表 SDT，检查是否有对应设备，并获取其 DCT，驱动程序入口等；
- 根据 DCT，获取其控制器 DOCT 和通道 CHCT，分配对应内存来存放；
- 顺序：设备 $\to$ 控制器 $\to$ 通道；

3. 逻辑设备名到物理设备名

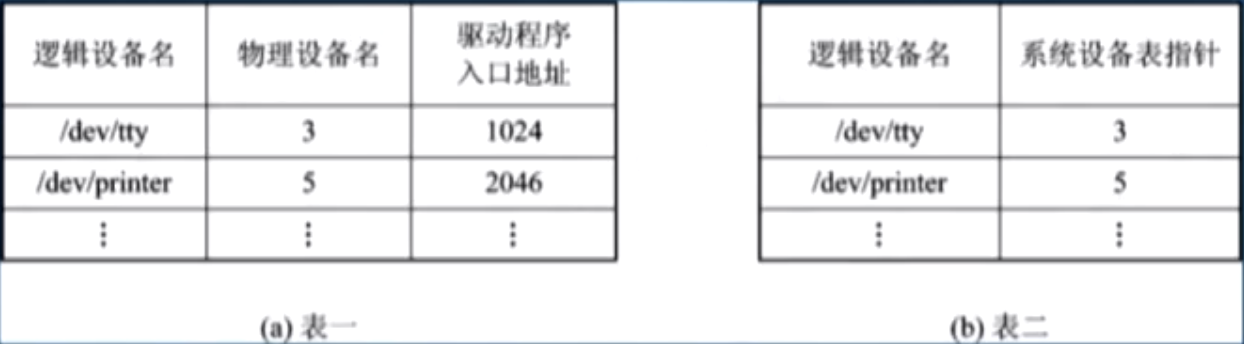

3.1. 逻辑设备表 LUT（Logic Uint Table）

img_nmSa21kZ7i

用于将逻辑设备名映射到物理设备名；
也包含对应设备驱动程序入口地址

3.2. LUT 的设置方式

1）OS 全局共享一张 LUT；
2）为每个用户配置单独的 LUT（现代 OS 采用）；

4. 假脱机技术（Spooling）

脱机 IO 技术：指通过专门的外围设备，将低速 IO 设备的数据先输入到磁盘上，再由 CPU 处理。CPU 处理完毕时，也先将数据放至磁盘，再由外围设备传给低速 IO 设备；
假脱机技术：对脱机 IO 技术的模拟，以通道技术和多道程序技术为软件基础，以磁盘（高速随机外存储）为硬件基础。实现外围设备与 CPU 并行计算；
主要由四部分组成
- IO 井：主要是磁盘；
- IO 缓冲：主要是内存；
- IO 进程；
- 井管理程序；
特点
- 提高了 IO 的速度（逻辑意义上的）；
- 实现了虚拟设备技术，将物理上独占的设备变为逻辑上可共享的；
例：假脱机打印机系统
- 通过 Spooling 技术，将物理上独占的打印机变为可让多用户共享的逻辑设备；
- 共享打印机系统广泛用于多用户系统和局域网中；
- 主要由三部分组成
  - 磁盘缓冲区；
  - 打印缓冲区；
  - 假脱机管理进程和假脱机打印进程；

5. 设备驱动程序接口

是 OS 内核和硬件之间的接口，由一组函数和一些私有数据组成；
是应用程序和硬件设备间的桥梁；
