（二）UDP 协议

1. UDP 协议

• 基于 ip 协议数据报服务；

• 增加了较少的功能：（1）端口，（2）差错检测；

• 缺点：只能提供不可靠的交付；

2. UDP 的特点

• 1）无连接的服务，交换数据之前无需建立连接；

• 2）不可靠交付，但也不使用拥塞控制（适合多媒体通信）；

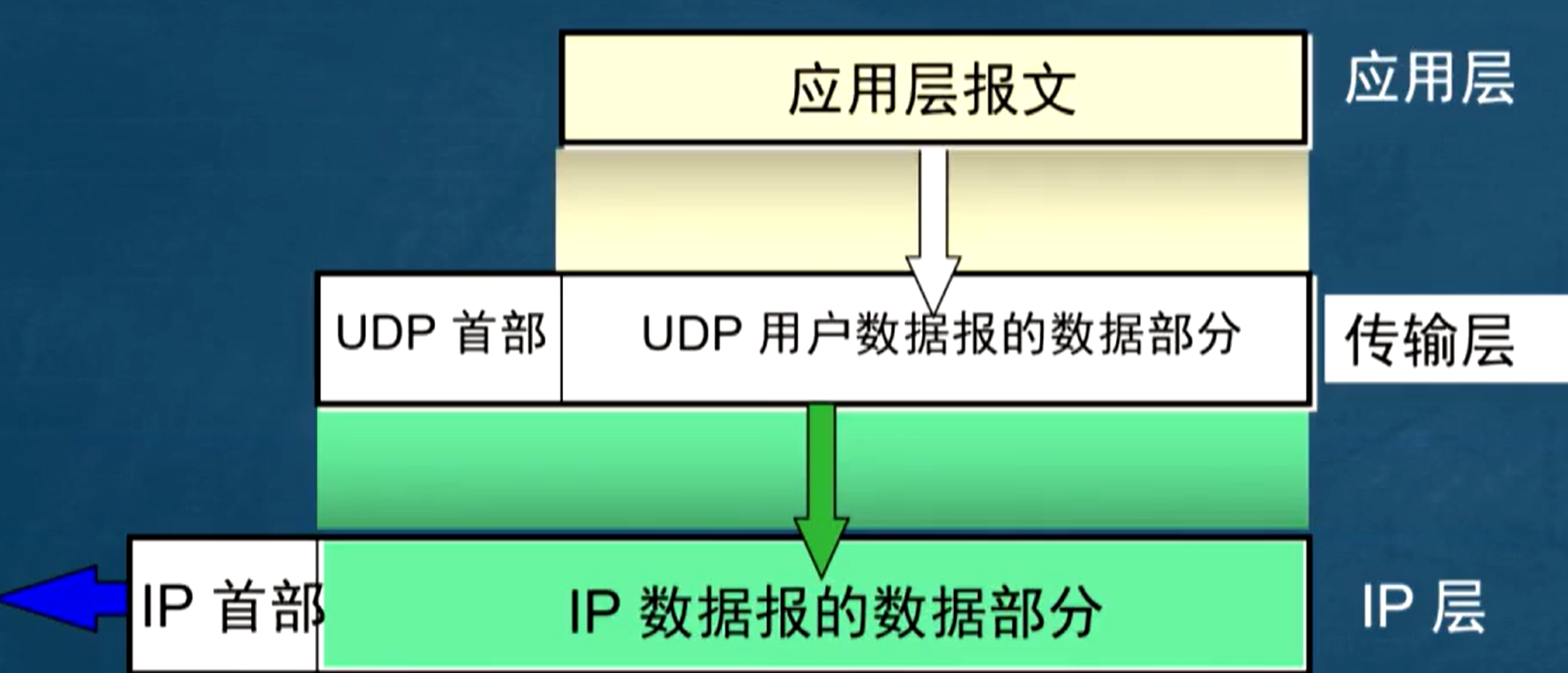

• 3）面向报文的服务；



  • 发送方 UDP 对于应用的报文，添加首部后直接交付 ip 层；

  • 发送方对于应用层交付的报文，不做处理，原样发送，一次发送一个报文；

  • 接收方对于 ip 层的报文，去除首部后，不做处理，原样交付给进程，一次交付一个完整报文；

• 4）支持 1v1，1vn，nvn 和 nv1 通信；

• 5）首部开销小，仅 8 字节；

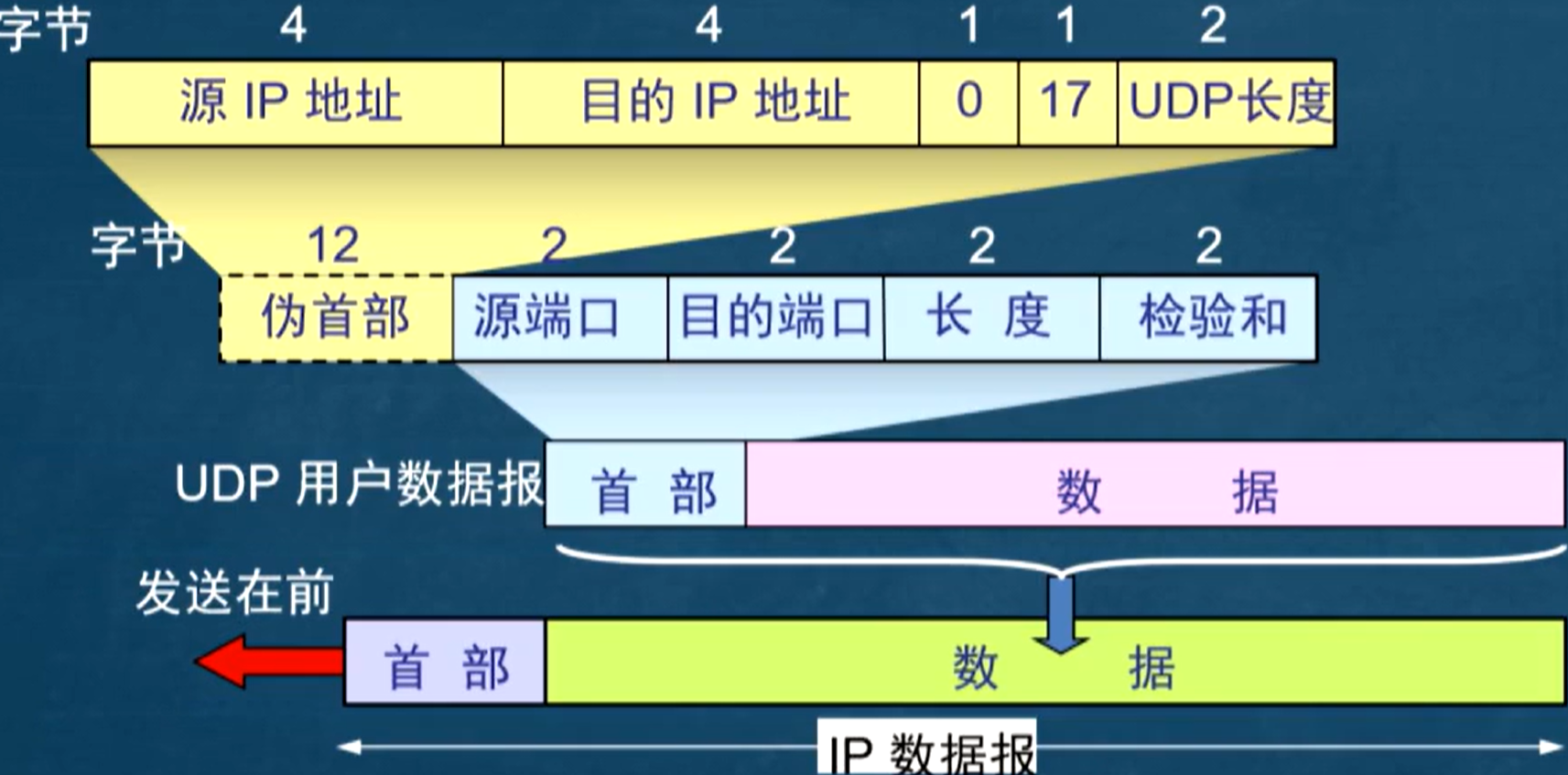

3. UDP 数据报

3.1. UDP 首部（背）

• 8 字节，4 字段，每个字段 2 字节；

• 1）源端口；

• 2）目的端口；

• 3）长度；

• 4）检验和；

3.2. UDP 伪首部

• 作用：用于计算检验和，传输时不带入 UDP 数据报。发送方和接收方分别构造伪首部来计算检验和；

• 20 字节，5 字段；

• 1）源 ip 地址：4 字节；

• 2）目的 ip 地址：4 字节；

• 3）固定字段全 0：1 字节；

• 4）固定协议类型：UDP 为 17，1 字节；

• 5）UDP 长度：2 字节；

3.3. UDP 校验（计算检验和）

• 拼接：伪首部（12 字节）+ 首部（8 字节）+ 数据部分（若长度为奇数，则补一个全 0 字节）；

• 以 2 字节 16 bit 为一组，按二进制反码运算求和，得到 2 字节结果，再取反码作为最终检验和；

  • 反码求和：先正常求和，若溢出，则溢出的 1 和最低位相加（回卷到最低位）；

  • ℹ️：运算时，检验和字段视为全 0；
